La cheminée multifonctionnelle préfabriquée

Traversez votre toit d’une manière réfléchie

Les cheminées deviennent des structures de plus en plus complexes. Alors qu'ils ne servaient autrefois que de conduit de fumée, ils sont aujourd'hui considérés comme des passages de toit complets aux fonctions multiples. Non seulement le conduit de fumée et la ventilation, mais aussi d'autres fonctions doivent désormais passer par le toit d'une manière techniquement responsable. Pensez, par exemple, aux câbles des panneaux solaires, aux tuyaux de climatisation et aux tuyaux thermiques. Le Kombitube est la solution à ce problème.

P1040940

Qu'est-ce qu'une Kombitube?

La Kombitube se définit comme une cheminée multifonctionnelle préfabriquée qui combine diverses options de pulsion et d’évacuation dans un seul et même système.

La Kombitube se compose de deux éléments:

  • la cheminée préfabriquée (chapeau)
  • l’embase de toit (raccordement d'étanchéité à l'eau sur le toit)

Les niveaux Kombitube

La Kombitube se compose de différents niveaux, 5 au maximum, chacun ayant une fonction spécifique. Les niveaux sont séparés les uns des autres par une plaque de recouvrement horizontale.

  • Au sommet
    • Evacuation des fumées
    • Aération d’égouts
  • Niveau inférieur
    • Prise d’air chaudière à condensation
  • Niveaux intermédiaires
    • Evacuation de l’air de ventilation
  • Niveau supplémentaire en bas (facultatif)
    • Niveau d’inspection avec grilles de ventilation pour aération de la gaine

Les fonctions Kombitube

Les fonctions possibles sur la Kombitube sont les suivantes

  • L’évacuation des fumées des chaudières au gaz et à condensation de diamètre 60 ou 80
  • La prise d’air pour chaudières au gaz et à condensation de diamètre 80, 100 ou 125
  • L’évacuation de l’air pour systèmes de ventilation naturelle ou mécanique et pour les hottes de cuisine
  • L’évacuation de l’air d’égouts de diamètre 110
  • La traversée pour une cheminée CLV ou pour une cheminée en inox
  • L’aération de la gaine
  • La prise d’air pour un système de ventilation mécanique via un passage latéral dans le niveau d’inspection (uniquement disponible pour version toit plat ou version coffret de recouvrement), à rallonger

Une Kombitube pour chaque type de toit

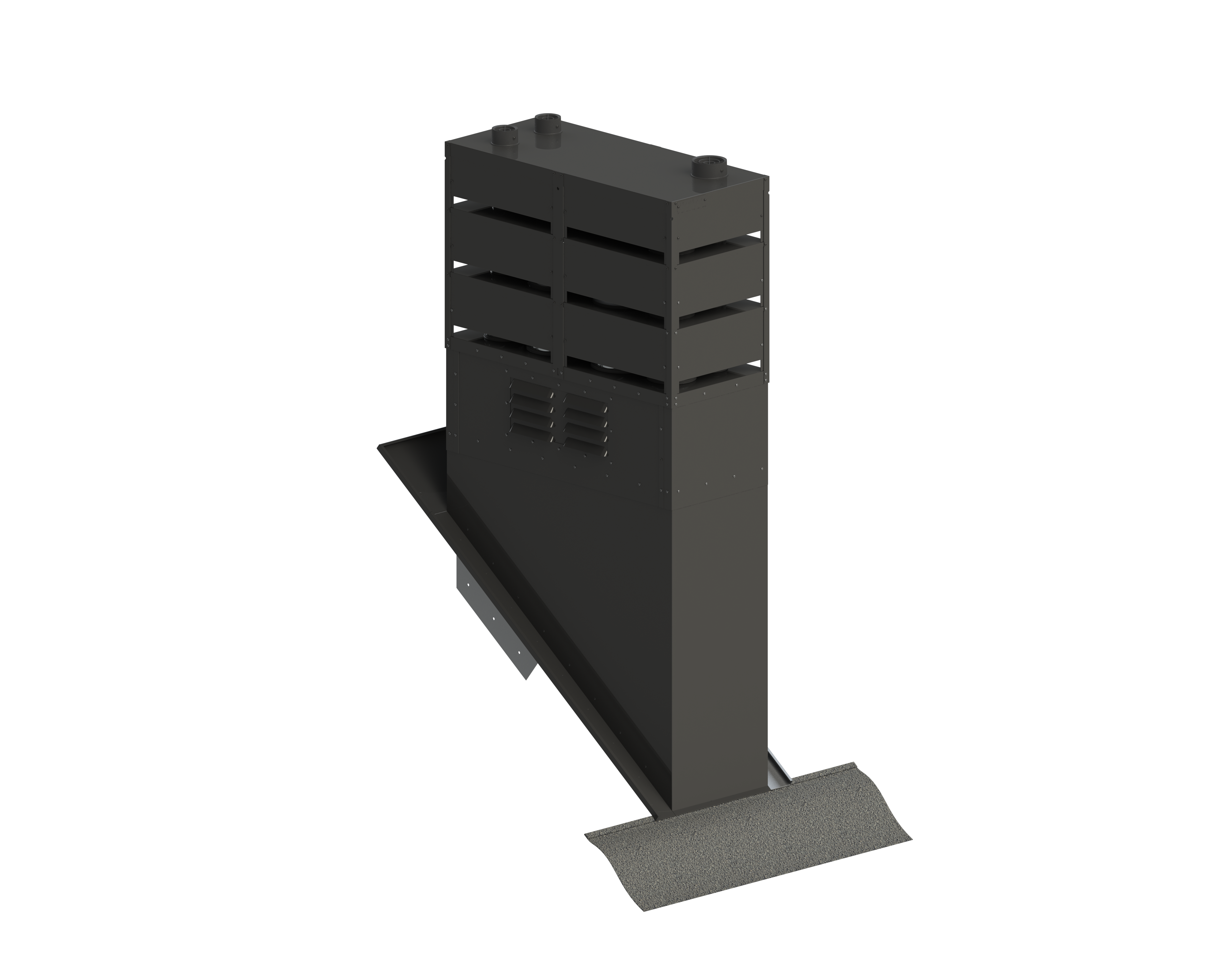

Toit en pente avec plomb en bas de l’embase

Ubbink_Kombitube_lood_onderaan

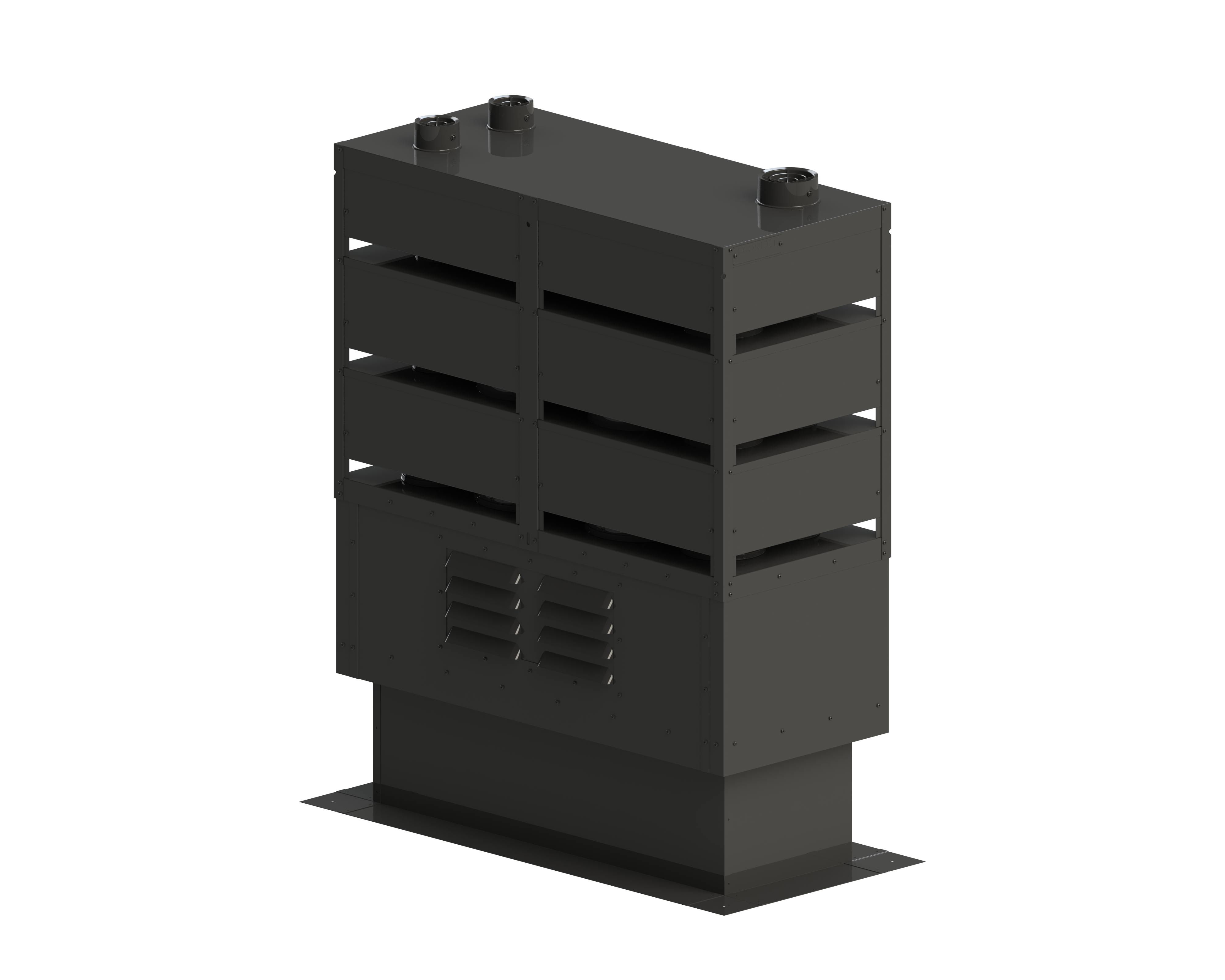

Toit plat avec bride en aluminium

Ubbink_Kombitube_plat_dak

Toit en pente avec plomb autour de l’embase

Ubbink_Kombitube_lood_rondom

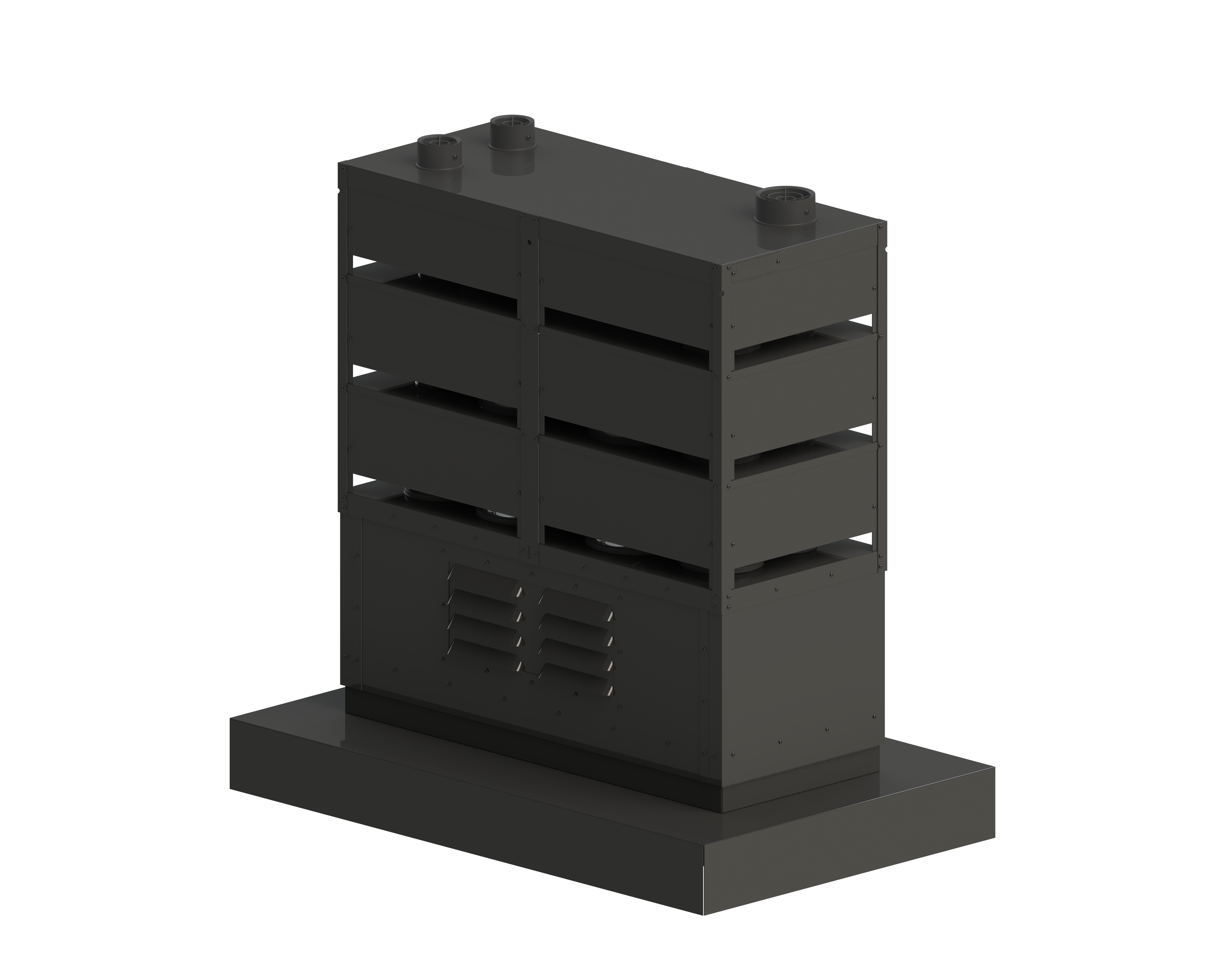

Coffret de recouvremet sur une cheminée existante

Ubbink_Kombitube_kofferdeksel
advice-0005-lr

Fabricage sur mesure

La Kombitube est fabriquée sur mesure, dans les dimensions suivantes:

  • Taille standard: 300 mm x 300 mm, extensible par pas de 150 mm
  • Hauteur standard par niveau: 220 mm
  • Nombre maximal de niveaux: 5
  • Hauteur du niveau d’inspection, y compris l’aération de la gaine (via grilles): 350 mm
  • Distance minimale entre les conduits et le côté et entre les conduits eux-mêmes: au moins 30 mm

Nos spécialistes de projets seront heureux de vous aider à élaborer et à déterminer le type et les dimensions de la Kombitube.
