Multifunctionele prefab schoorsteen
Energie

Multifunctionele prefab schoorsteen

De Ubbink Kombitube is een multifunctionele prefab schoorsteen die verschillende aan- en afvoermogelijkheden in één systeem combineert. De Kombitube bestaat uit verschillende niveaus met elk een specifieke functie.

Verantwoord door het dak gaan

Schoorstenen worden steeds complexere constructies. Waar ze vroeger enkel dienst deden als rookgasafvoerkanaal, worden ze tegenwoordig gezien als complete dakdoorgangen met meerdere functies. Niet enkel rookgasafvoer en ventilatie, maar ook andere functies moeten nu op een technisch verantwoorde manier gecombineerd door het dak gaan. Denk bijvoorbeeld ook aan kabels van zonnepanelen en van airco en thermische leidingen. De oplossing hiervoor is de Kombitube.

Wat is een Kombitube?

De Kombitube is een multifunctionele prefab schoorsteen die verschillende aan- en afvoermogelijkheden in één systeem combineert.

De Kombitube bestaat uit 2 delen:

  • De prefab schoorsteen (kap)
  • De dakopstand (aansluiting op het dak)

De Kombitube niveau's

De Kombitube bestaat uit verschillende niveaus, maximaal 5, met elk een specifieke functie. De functies worden van elkaar gescheiden door een horizontale afdekplaat.

  • Bovenaan
    • Rookgasafvoer
    • Rioolontluchtingskanaal
  • Onderste niveau
    • Luchttoevoer condenserende ketel
  • Tussenliggende niveaus
    • Afvoer ventilatielucht
  • Extra niveau onderaan (optioneel)
    • Inspectieniveau met ventilatieroosters voor verluchting van de koker

De Kombitube functies

De mogelijke functies op de Kombitube zijn:

  • Rookgasafvoer van condenserende gaswandketels in diameter 60 of 80
  • Luchttoevoer voor condenserende gaswandketels in diameter 80, 100 of 125
  • Luchtafvoer van natuurlijke of mechanische ventilatiesystemen en dampkappen
  • Rioolontluchting in diameter 110
  • Hulsdoorvoer voor een CLV-schouw of voor een inox schouw
  • Verluchting van de koker
  • Toevoer voor een mechanisch ventilatiesysteem via een doorvoer in het inspectieniveau (enkel mogelijk bij versie plat dak of kofferdeksel), te verlengen

Een Kombitube voor elk daktype

Hellend dak lood onderaan

Ubbink_Kombitube_lood_onderaan

Plat dak

Ubbink_Kombitube_plat_dak

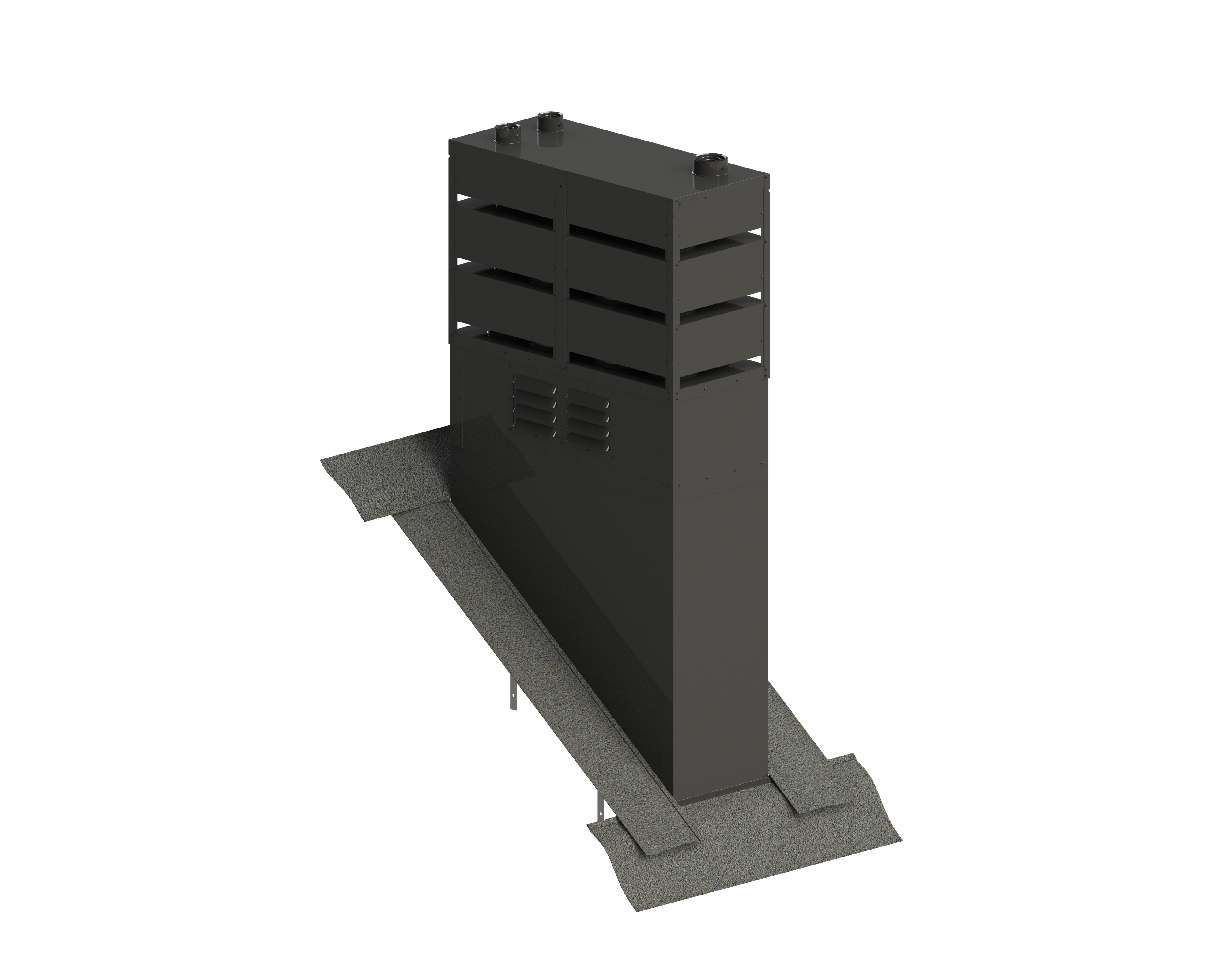

Hellend dak lood rondom

Ubbink_Kombitube_lood_rondom

Bestaande schouw

Ubbink_Kombitube_kofferdeksel
advice-0005-lr

Maatvoering

De Kombitube wordt op maat gemaakt, binnen de volgende afmetingen:

  • Standaard afmeting: 300mm x 300mm, uitbreidbaar in stappen van 150mm
  • Standaard hoogte per niveau: 220mm
  • Maximum aantal niveaus: 5
  • Hoogte inspectieniveau, inclusief kokerverluchting (via roosters): standaard 350mm
  • Minimum afstand tussen leidingen en zijkant en tussen de leidingen onderling: minstens 30mm

Onze projectspecialisten helpen u graag bij het uitwerken en bepalen van het type en de afmetingen.
