Quel diamètre de gaine VMC choisir ? Le guide simple pour une installation performante

Bouches, débits et diamètres : les bases à connaître avant de choisir une gaine VMC

Le diamètre réglementaire des bouches

Dans une installation standard, les bouches d’extraction doivent respecter les dimensions suivantes:

• Bouche de cuisine : 125mm
• Bouche de salle de bain / WC : 80mm

Ces diamètres définissent non seulement le diamètre des gaines, mais ils indiquent également le volume d’air à extraire dans chaque pièce.

Les débits d’air (exprimés en m³/h) sont fixés par l’Arrêté du 24 mars 1982, et plus récemment, la réglementation environnementale 2020 (RE2020) :

• Cuisine : 75 à 135 m³/h (selon le nombre de pièces principales du logement)
• Salle d’eau : 15 à 30 m³/h
• WC : 15 m³/h

Quel diamètre de gaine VMC privilégier dans le cas d’une installation simple flux ?

Pour les systèmes de ventilation à simple flux, le diamètre de la gaine VMC ne se choisit pas en fonction du diamètre des bouches, mais bien du débit d’air à assurer (conformément à l’Arrêté de 1982 et aux exigences de la RE2020).

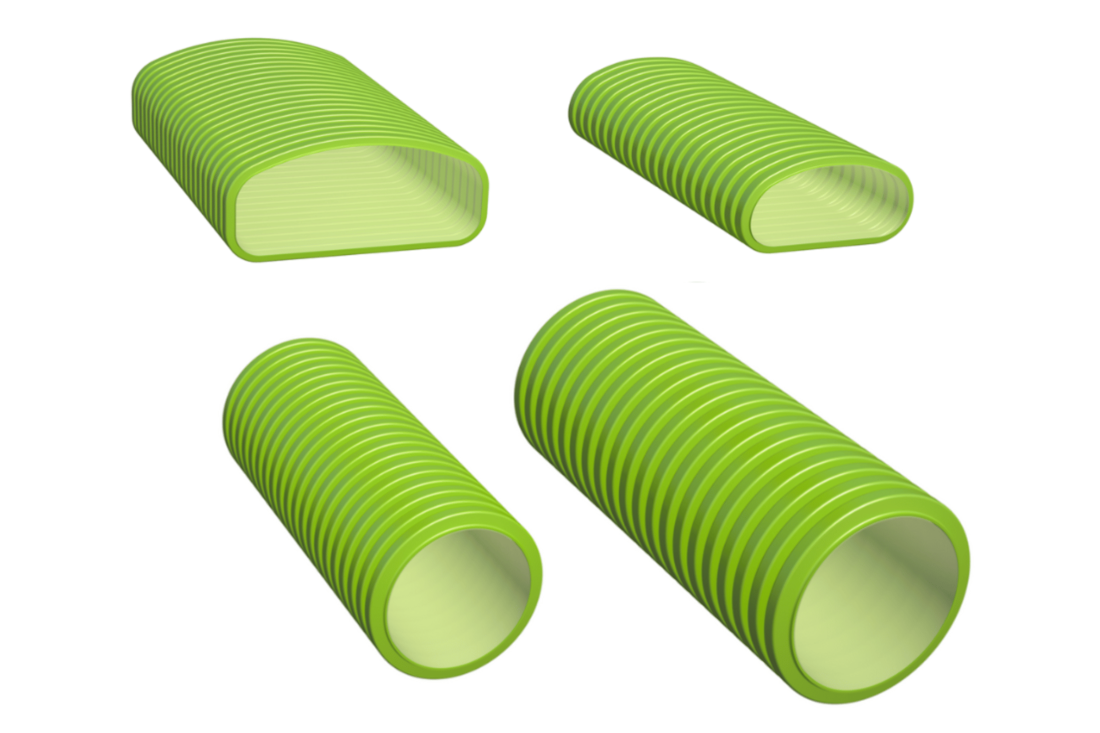

Le conduit le plus adapté est le AE48C de la gamme Air Excellent (diamètre 90 mm), conçu pour garantir un débit nominal de 48 m³/h avec des pertes de charge réduites.

Ce conduit semi-rigide constitue la référence pour les installations simples flux :

• Pour une bouche de 80 mm, on utilise 1 conduit AE48C.
• Pour une bouche de 125 mm, on prévoit 2 conduits AE48C, permettant d’atteindre 96 m³/h.

💡 Dans les logements de 4 pièces et plus, où la cuisine nécessite 120 à 135 m³/h, le dimensionnement doit être vérifié par le Bureau d’Études Ubbink, afin de garantir la conformité du réseau et des débits.

Conduits souples ou Air Excellent : comment garantir les débits et l’étanchéité ?

Pour respecter les débits imposés par la RE2020, l’étanchéité du réseau est aussi importante que le choix du diamètre de la gaine VMC. Les gaines souples spiralées (même avec un diamètre de 80 mm), restent peu adaptées : elles s’écrasent facilement, génèrent des pertes de charge et leur étanchéité est mise à mal. Résultat : des débits souvent insuffisants et un risque réel de non-conformité lors du contrôle final.

👉La solution ?

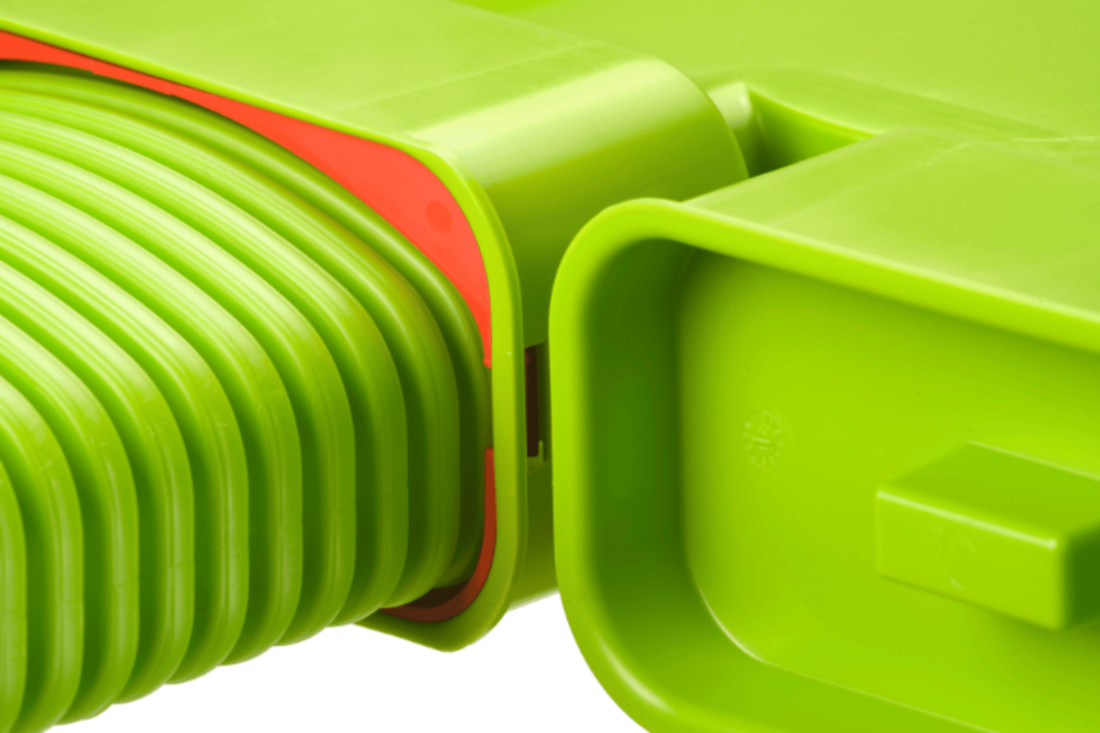

Les conduits semi-rigides Air Excellent Ubbink, qui offrent une étanchéité optimale. Leur intérieur lisse, antistatique et résistant à l’encrassement limite les pertes de charge, facilite l’entretien et assure des performances constantes dans le temps. Certifiés en classe d’étanchéité ATC1 ou ATC2, ils permettent d’atteindre plus facilement les débits réglementaires, même dans les réseaux longs ou complexes.

Pour un réseau conforme RE2020 : l’expertise Ubbink à vos côtés

Parce que chaque chantier possède ses contraintes, Ubbink accompagne les installateurs à chaque étape du projet.

Le bureau d'études Ubbink peut vérifier le dimensionnement, analyser les débits, recommander les conduits adaptés et valider la conformité du réseau avant mise en service (les plans sont des informations nécessaires pour une étude complète).

➡️Avec la gamme Air Excellent et l’accompagnement des experts Ubbink, vous disposez de solutions simples, performantes et conformes à la RE2020 pour sécuriser votre installation.
