Ventouses en chauffage domestique : quelles sont les règles relatives aux débouchés ?
Découvrez dans cet article les règles relatives au positionnement des débouchés horizontaux et verticaux dans le chauffage domestique.
Énergie
Les chaudières étanches ou à ventouse sont équipées de dispositifs spéciaux pour aspirer l'air et expulser les gaz brûlés vers l'extérieur, assurant ainsi une séparation totale entre le circuit de combustion et l'air ambiant du lieu où l'appareil est installé.
Afin d'assurer une installation en toute sécurité, des règles strictes sont à appliquer. Elles sont cruciales afin de garantir une installation conforme aux normes en vigueur. Dans cet article, nous expliquerons en détail ces règlements spécifiques pour assurer un environnement sécurisé et sain au sein des habitations.
SOMMAIRE
Ventouses verticales : distances minimales à respecter
Ventouses horizontales : distances minimales à respecter
Débouché : voie privative / voie privée
Débouché dans un angle de mur
Débouché de ventouse sous une surface horizontale ou sous débords de toiture
Est-il possible d'installer un débouché ventouse sous un balcon ?
Ventouses verticales : distances aux ouvrants et entrée d'air pour les terminaux verticaux

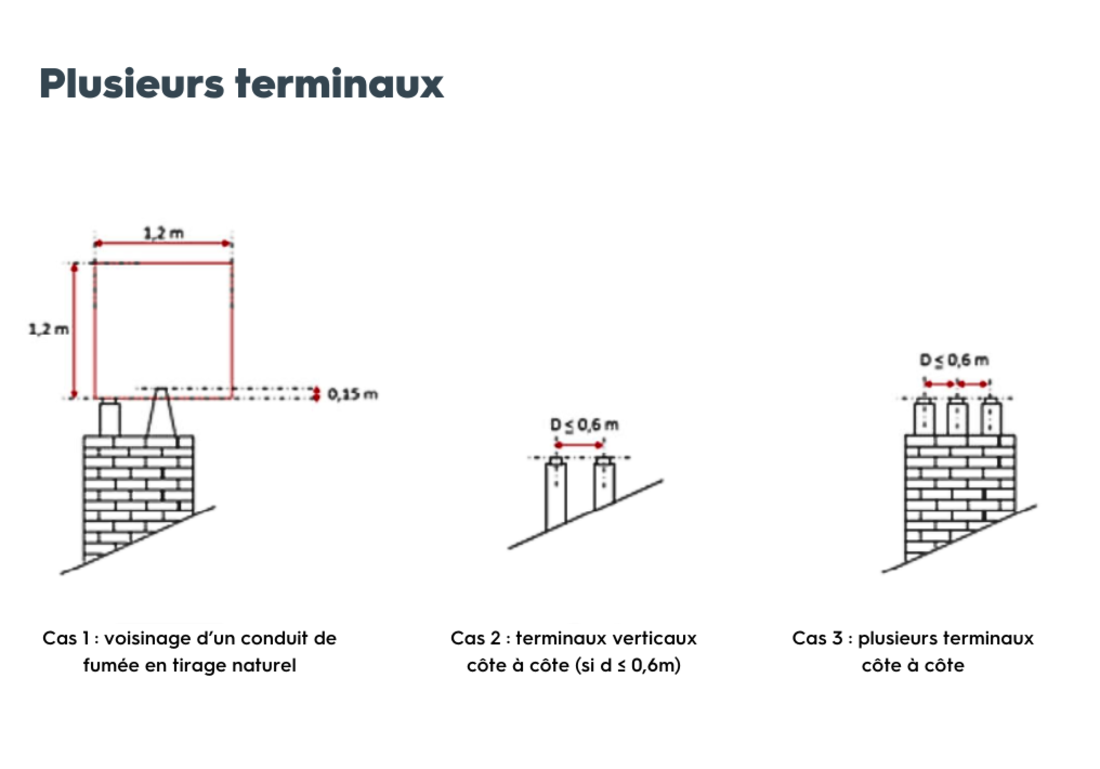

La position du conduit d'évacuation des gaz brûlés doit observer des distances minimales par rapport aux ouvertures et aux obstacles rencontrés. Les règles principales d'implantation pour le placement de la ventouse gaz sont indiquées dans les schémas de cet article.

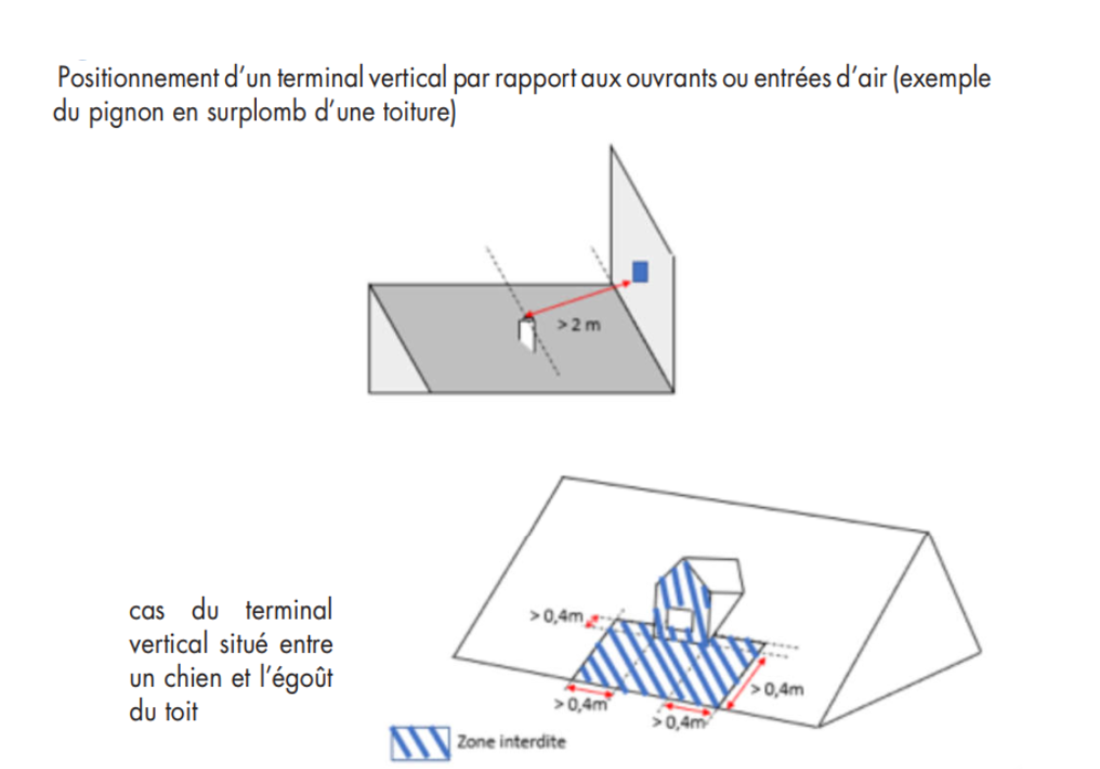

Voici ci-contre les distances à respecter aux ouvrants et entrée d'air pour les terminaux verticaux, selon le guide officiel CNPG EVAPDC :
Source : guide CNPG EVAPDC
Ventouses horizontales : distances minimales à respecter
Lors d'installation de ventouses horizontales, plusieurs éléments doivent être pris en compte en terme de distances :
- les ouvrants
- les amenées d'air destinées à la ventilation
- les angles de mur
- débords, balcons.

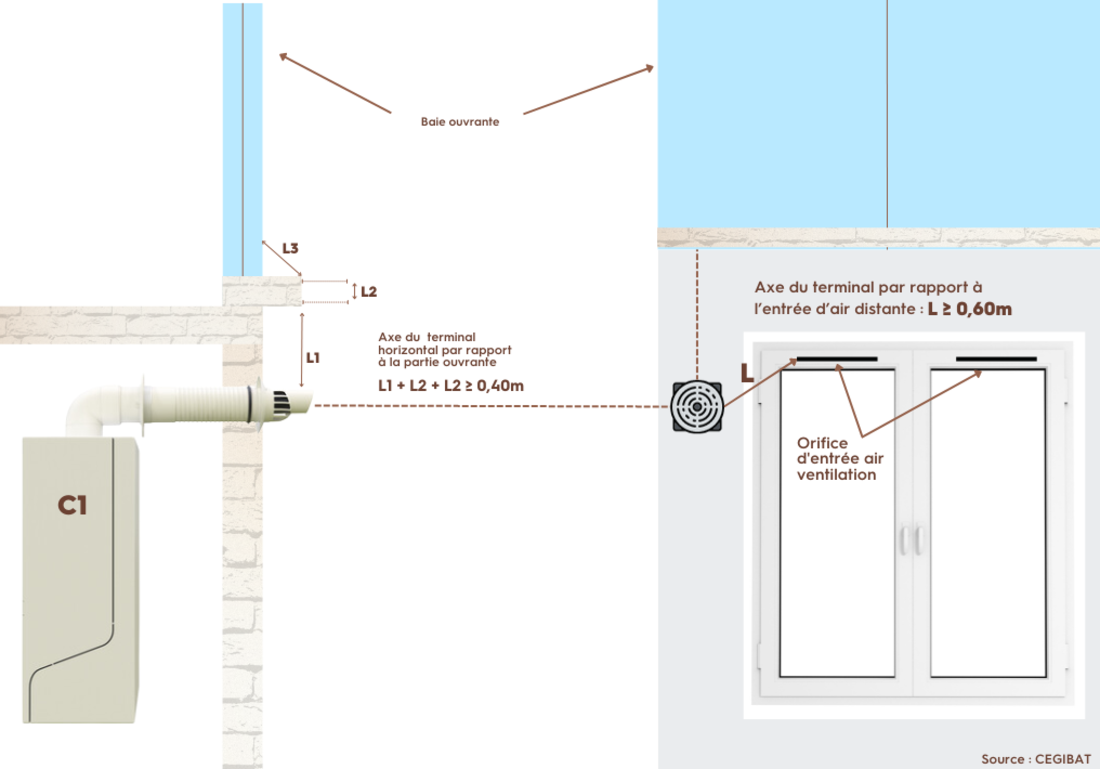

Les ventouses doivent être situées à :
- 40 cm minimum de toute baie ouvrante
- 60 cm minimum de toute entrée d'air de ventilation
Les règles précédentes s'appliquent exclusivement aux ouvertures et aux apports d'air positionnés au-dessus du point de sortie.
Source : CEGIBAT - N°106 : Quelles sont les règles relatives aux débouchés horizontaux d’appareils étanches d’une puissance inférieure à 70 kW implantés en partie privative d'un logement ?
Ventouses horizontales : débouché sur voie privative / voie publique

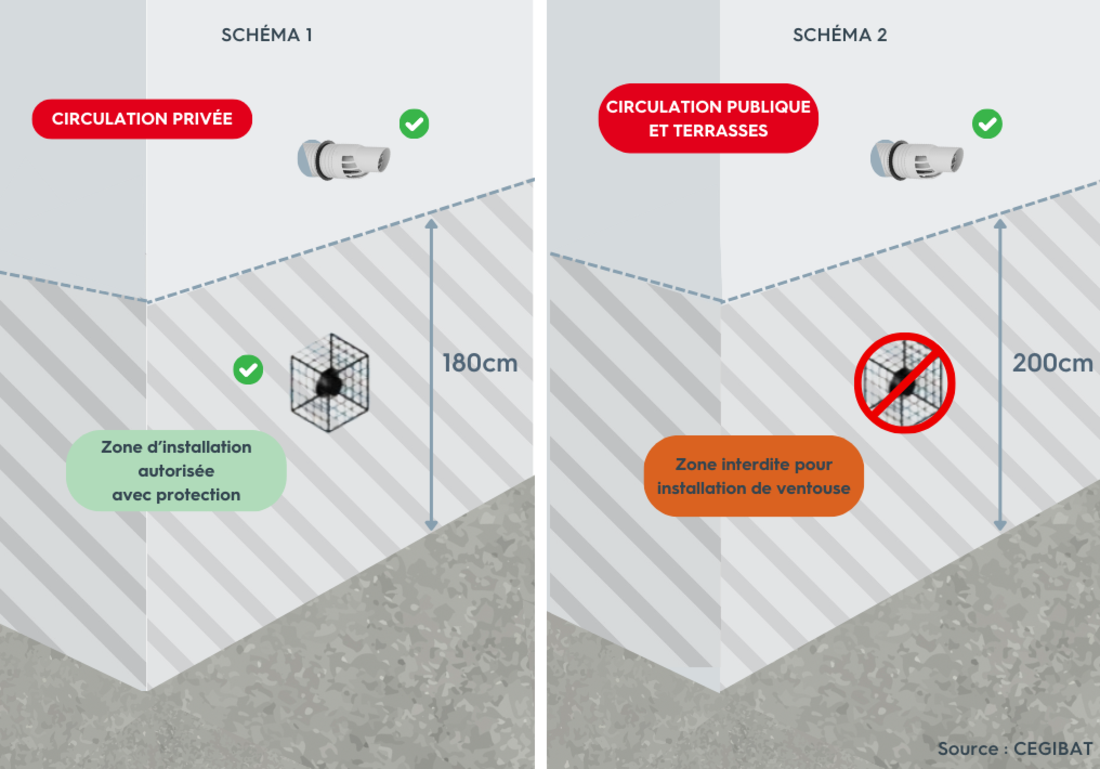

Voie privative (schéma 1)
Si les points de sortie se trouvent à moins de 1,80 mètres au-dessus du sol extérieur, ils doivent bénéficier d'une protection adéquate contre toute interférence extérieure qui pourrait perturber son bon fonctionnement.
Exemple : installer un grillage protecteur.
Voie publique ou terrasses (schéma 2)
Le terminal doit être positionné à au moins 2 mètres de hauteur au-dessus des espaces publics ainsi que des terrasses du bâtiment.
Source : CEGIBAT - N°106 : Quelles sont les règles relatives aux débouchés horizontaux d’appareils étanches d’une puissance inférieure à 70 kW implantés en partie privative d'un logement ?

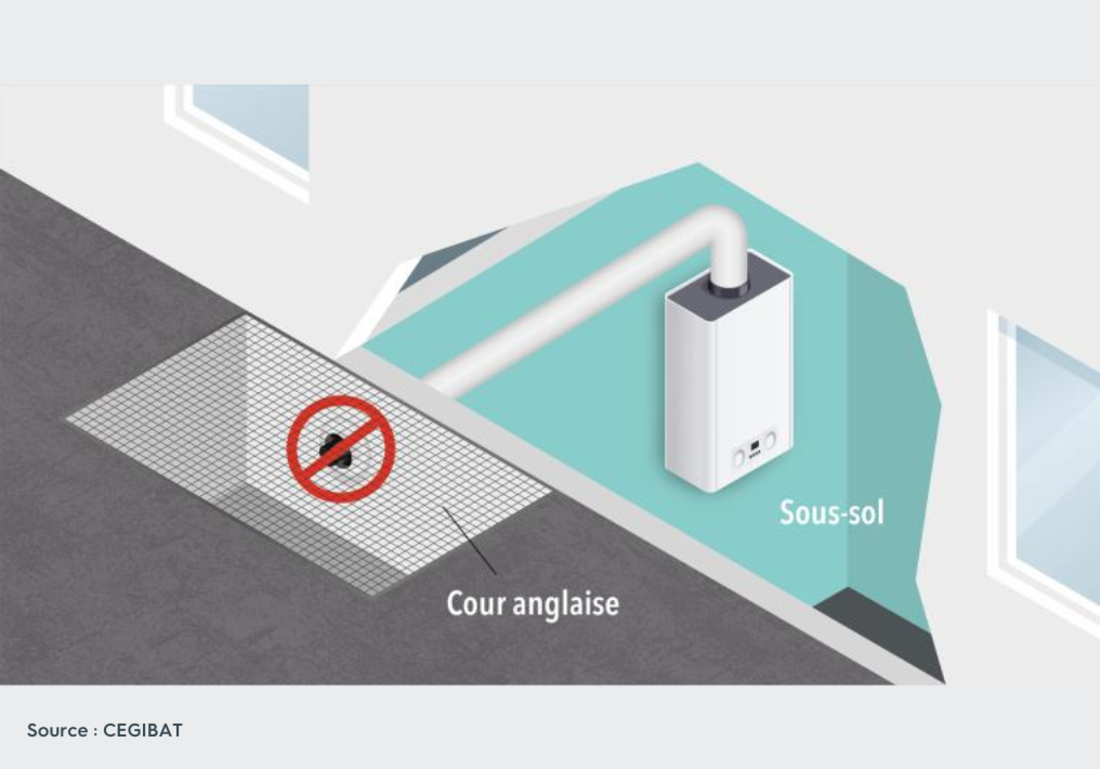

Cour anglaise / saut de loup
Positionner son terminal d'évacuation de fumées dans une cour anglaise (ou saut de loup) n'est pas autorisé.
Source : CEGIBAT
Débouché dans un angle de mur

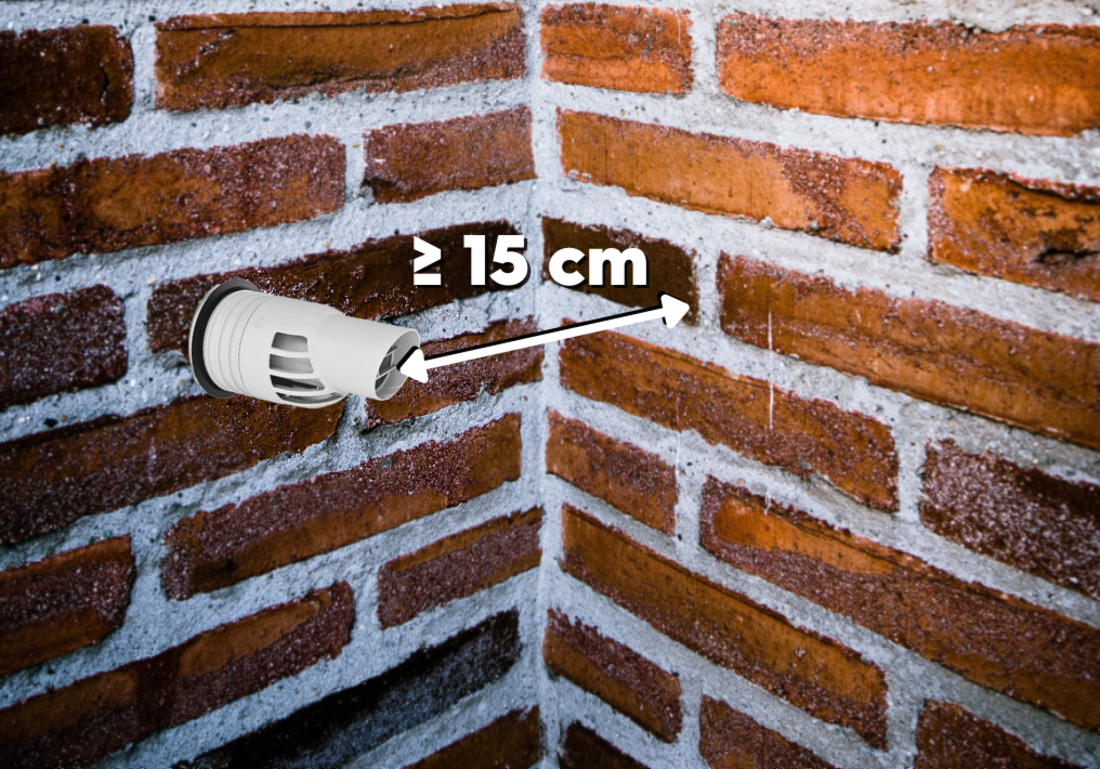

L'espace entre le centre du terminal de sortie et l'angle d'un mur doit être de minimum 15 centimètres.
Débouché du terminal horizontal sous une surface horizontale ou un débord de toiture

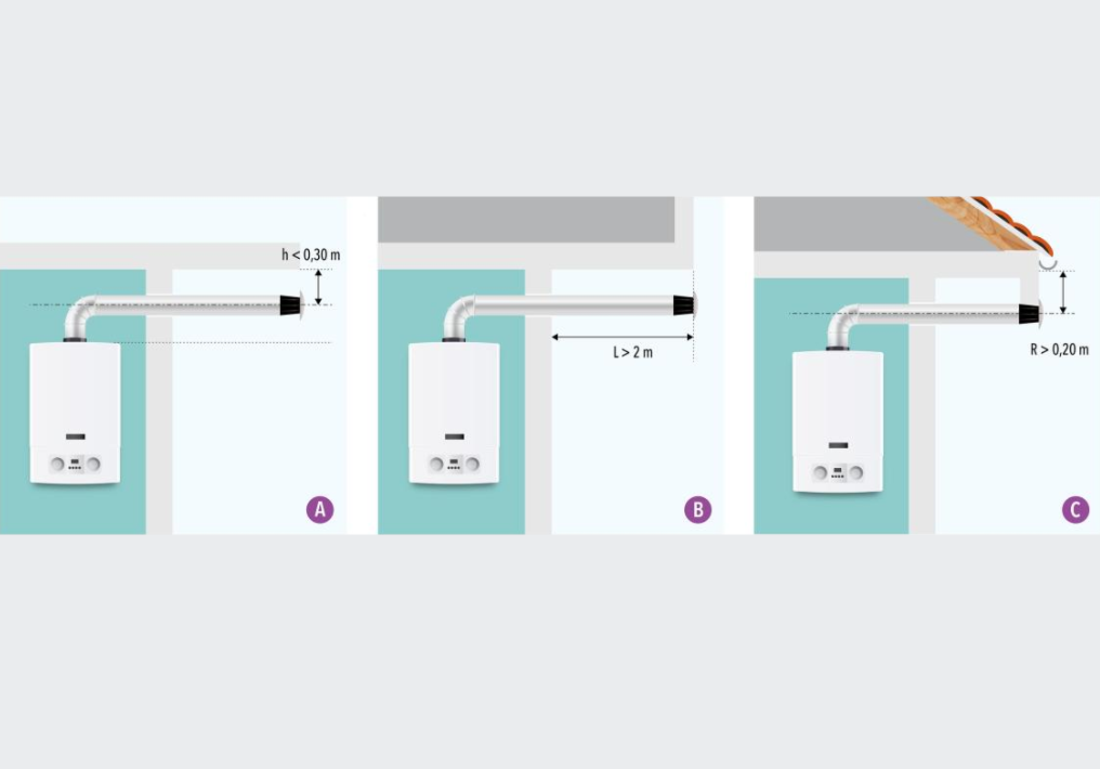

Le bout de la ventouse doit arriver au nez extérieur du surplomb dans les cas suivants (cf schéma ci-contre) :
- La distance entre l’axe du terminal horizontal et la surface horizontale d’un surplomb (située au-dessus) doit être inférieure à 0,3 m.
- La largeur de la surface horizontale surplombant le débouché est supérieure à 2 m.
- La retombée en sous-face de la surface horizontale est supérieure à 0,2 m.
Source : CEGIBAT - N°106 : Quelles sont les règles relatives aux débouchés horizontaux d’appareils étanches d’une puissance inférieure à 70 kW implantés en partie privative d'un logement ?
Est-il possible d'installer une ventouse sous un balcon ?

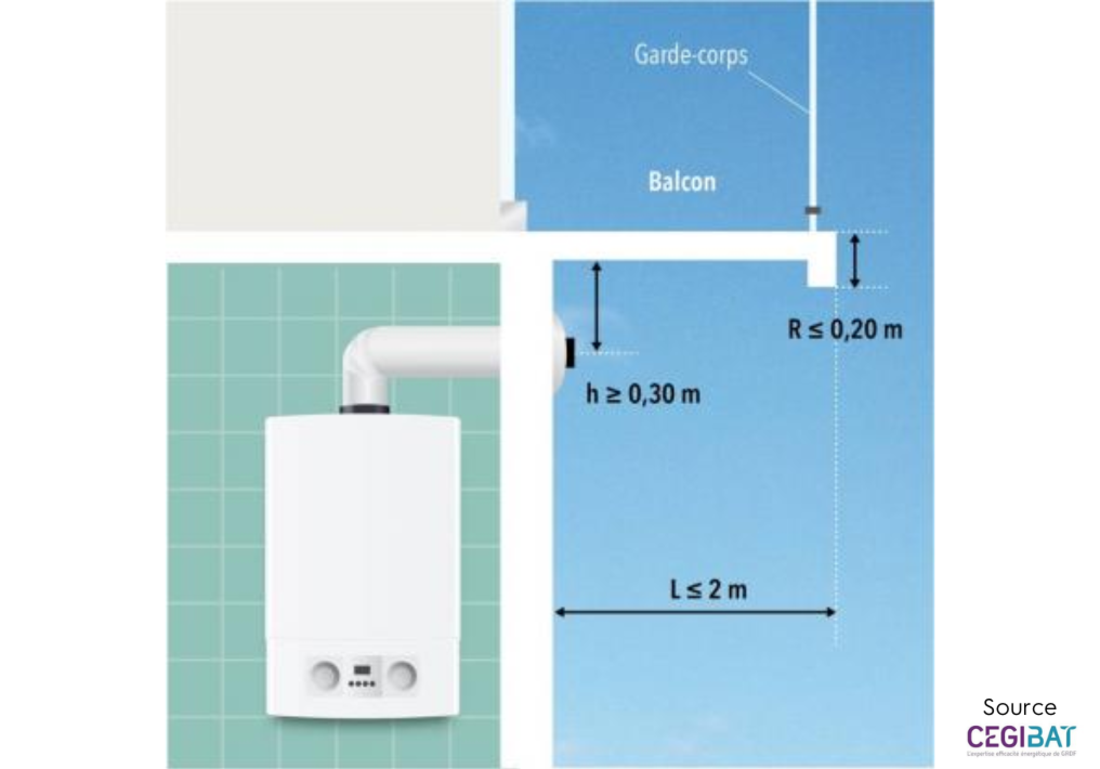

Oui, les 3 conditions requises sont les suivantes :
- Le débouché ventouse doit être installé à plus de 30 cm de la sous face du surplomb par rapport à l’axe du débouché
- S’il existe un rebord, celui-ci ne doit pas excéder les 20 cm
- Le surplomb ne doit pas excéder les 2 m de large
Dans le cas où une des conditions ne peut pas être remplie, il faut alors prolonger le conduit du terminal jusqu'au nez du surplomb.
Réglementation : voir l'article 14 de l'arrêté du 23 février 2018.
Source : CEGIBAT

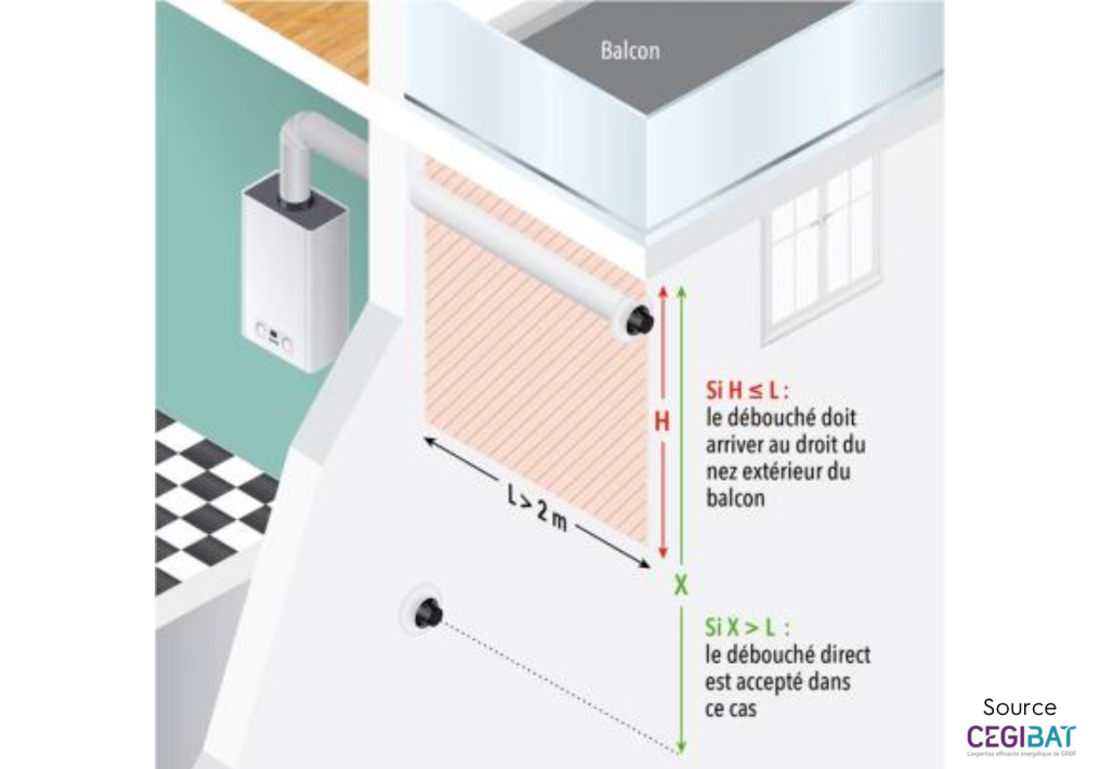

Que faire si le surplomb est supérieur à 2m ?
Si l'extrémité de la ventouse est située sous une avancée de plus de 2 mètres, alors le terminal devra déboucher au nez du surplomb.
Si la distance verticale entre l'axe de la ventouse et la partie inférieure de l'auvent est plus grande que la largeur de l'auvent, alors une extension n'est pas requise (sortie inférieure sur la figure 3). Dans le cas contraire, une extension est obligatoire.
Source : CEGIBAT
