Air Excellent luchtverdeelsysteem

Voor een gezond binnenklimaat! Kwaliteit lever je door energiezuinige, veilige, duurzame en gezonde gebouwen te realiseren. Bewoners hebben recht op een gezond binnenklimaat. Het verhoogt het weerstandsvermogen van mensen, het concentratievermogen en het comfort in huis. Met het Air Excellent luchtverdeelsysteem zorg jij voor die gezonde leefomgeving.

Ventilatie is de basis van een energiezuinige woning

Energiezuinig bouwen is de norm. Een energiezuinige woning is goed geïsoleerd, effectief verwarmd én goed geventileerd. Het een kan niet zonder het ander. Omdat luchtdicht bouwen - met een flink isolatiepakket - grote invloed heeft op het binnenklimaat, moet er goed geventileerd worden. Alleen met een optimaal presterend ventilatiesysteem creëer je een duurzame en energiezuinige woning.

Waar moet een ventilatiesysteem aan voldoen?

In het Besluit bouwwerken leefomgeving (Bbl) staan de eisen voor ventilatie beschreven, luchtverversing vindt plaats per verblijfsruimte (kamer) en per verblijfsgebied (bijvoorbeeld een etage). De minimale eisen die gesteld worden per kamer of etage zijn het uitgangspunt van je capaciteitsberekening. De volgende stap in het ontwerp is de luchtverdeling. Hoe wordt de lucht aan- en afgevoerd? Welke kanaaldiameters gebruik je? Je wilt namelijk dat kamers fris zijn, de mechanische ventilatie-unit optimaal presteert én luchtlekkage en geluid voorkomen.

Met het Air Excellent luchtverdeelsysteem zorg jij dat het hele ventilatiesysteem optimaal functioneert, dat lucht effectief verspreid en afgezogen wordt en de bewoners kunnen genieten van een gezond binnenklimaat.

Maximale ontwerpvrijheid met optimaal verwerkersgemak

Met Air Excellent kan je in iedere woning een gezond binnenklimaat realiseren. Bij nieuwbouw en renovatie. De flexibele kanalen zijn eenvoudig te verwerken, ook in kleine ruimtes en schachten. De ronde en ovalen kanalen bieden bovendien veel ontwerpvrijheid. De verschillende kanalen kunnen eenvoudig gecombineerd worden met handige verloopstukken. Met de afdichtingsringen heb je een luchtdicht systeem.

Air Excellent kanalen zijn aan de buitenzijde geribbeld zodat ze vormvast zijn en tegelijk flexibel en eenvoudig te installeren. Aan de binnenzijde zijn de kanalen glad, antistatisch en antibacterieel. Vuil kan zich niet afzetten tegen de binnenwanden.

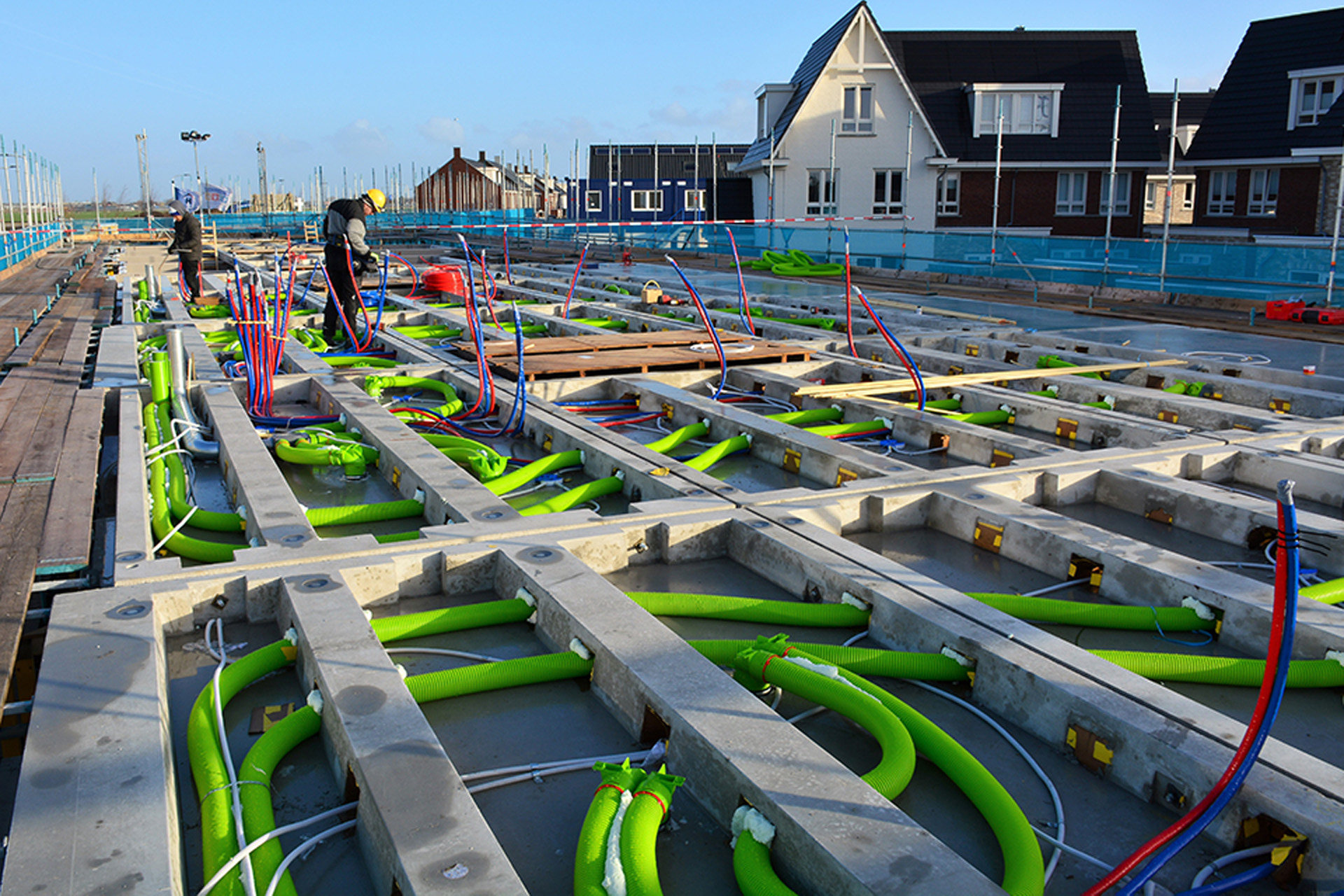

Bouwplaats waar mannen bezig zijn om Air Excellent ventilatiekanalen in de fundering te leggen

Geschikt als toe- en afvoerkanaal

De meest toegepaste ventilatiesystemen in de woningbouw zijn de systemen C en D. Systeem C gaat uit van natuurlijke luchtaanvoer en mechanische afvoer. Bij systeem D, balansventilatie met warmteterugwinning, wordt de lucht mechanisch aan- en afgevoerd. Daardoor moeten bij systeem D ook aanvoerkanalen aangelegd worden.

Air Excellent is geschikt voor luchtaanvoer en -afvoer. Eén systeem dus om de volledige luchtverdeling te realiseren. De diameters die nodig zijn voor de aan- en afvoer zijn afhankelijk van capaciteitseisen, de lengte van de kanalen en de capaciteit van de ventilatie-unit.

Wij adviseren je tijdens de ontwerpfase. Heb je vragen, neem dan contact op met het Ubbink Adviesteam, telefoon 0313 480 300.

Werken met een luchtverdeelkast

Werken met een luchtverdeelkast heeft veel voordelen. Het vereenvoudigt het ontwerp en de ventilatie per ruimte is eenvoudiger in te regelen. Bovendien – voor de bewoners belangrijk – wordt spraakoverdracht tussen kamers voorkomen.

Ontwerpvrijheid

De lucht wordt vanaf de ventilatie-unit via het hoofdkanaal naar de luchtverdeelkast geleid. Vervolgens zorgt deze luchtverdeelkast voor de luchtverdeling tussen de aangesloten Air Excellent luchtkanalen en naar de verschillende ruimtes. Het werken met de kunststof luchtverdeelkast biedt veel ontwerpvrijheid. De kasten zijn modulair, met adapters voor elke maatvoering kanalen. Afhankelijk van het aantal aan te sluiten kanalen, kies je voor de 200 Serie of de 800 Serie. Door de individuele aftakkingen is er minder drukverlies dan bij traditionele systemen. Dat is gunstig voor het energieverbruik.

Inregelen

Inregelen is eenvoudig omdat de kanalen vanaf de kast naar individuele ruimtes gaan. Dit voorkomt spraakoverdracht tussen kamers én beperkt drukverliezen. Weerstandsberekeningen kun je – doordat je per kamer ventileert - vooraf al maken met ons speciale online rekenprogramma, de aeconfigurator. Om de luchtstromen in de aangesloten kanalen te regelen, worden restrictieringen aan de binnenzijde van de luchtverdeelkast geplaatst.

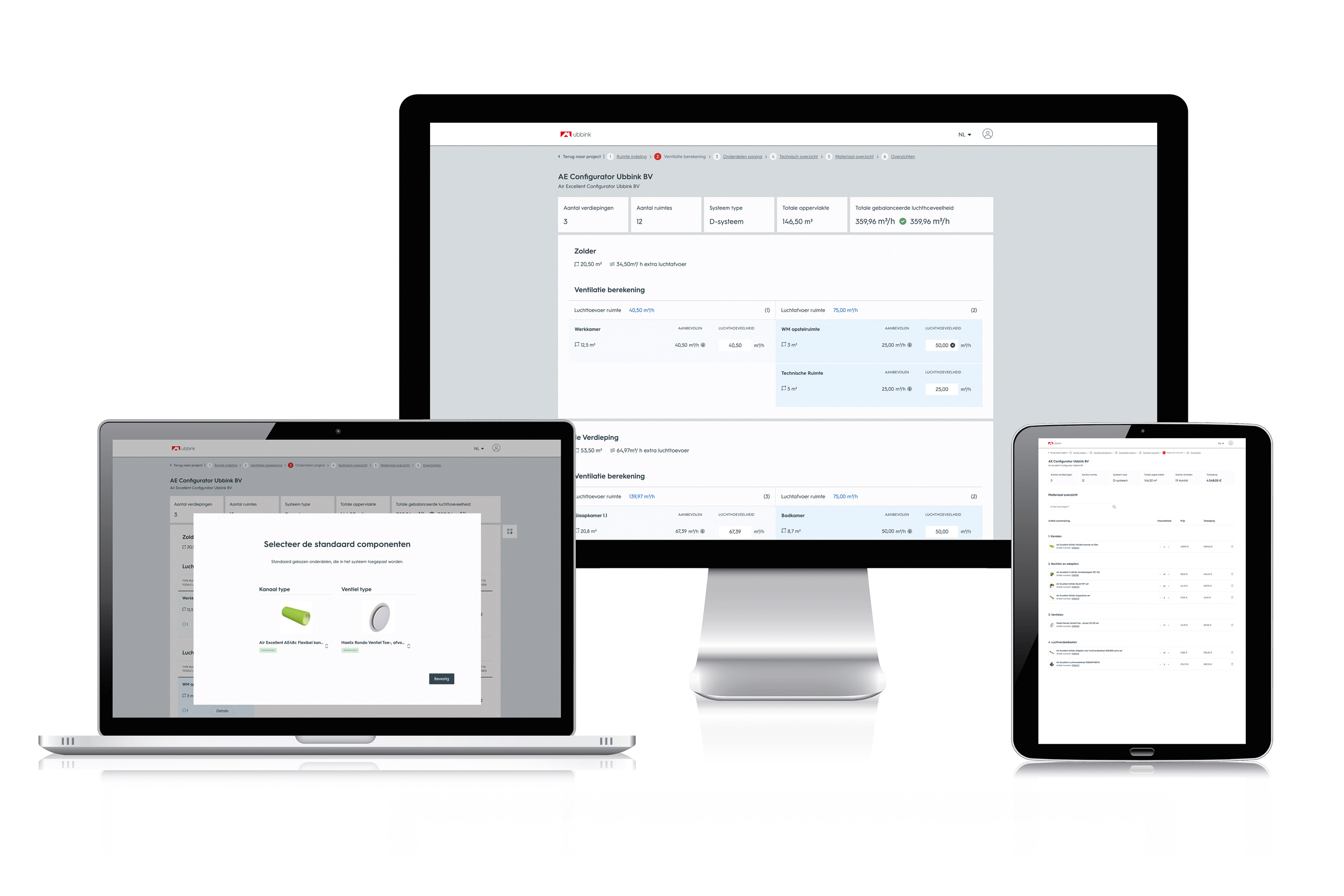

Voorbeelden van de Air Excellent configurator op pc, laptop en tablet

Online rekenprogramma

Heb je de ventilatiecapaciteit voor de woning en de diameters van de kanalen bepaald, dan bereken je vervolgens met het gratis Ubbink rekenprogramma de inregeling van het Air Excellent systeem.

Met de Air Excellent configurator bereken je de weerstanden en inregelstanden van de restrictieringen. Heb je van de adviseur een capaciteitsberekening ontvangen en een schetsontwerp van het leidingsysteem, dan gebruik je de configurator om het technische ontwerp te optimaliseren. De configurator berekent de weerstanden, geeft aan welke restrictieringen nodig zijn voor de gewenste debieten en online stel je een materiaal-uittrekstaat samen.

Toepassing en installatie

Air Excellent is universeel. Het luchtverdeelsysteem is geschikt voor iedere mechanische ventilatie-unit. Uniek is dat Air Excellent weinig ruimte vergt en daardoor geschikt is voor installatie in kleine ruimtes.

Verwerking

Het luchtverdeelsysteem is instortbaar in vloeren, geschikt voor tunnelbouw en houtskeletbouw. Bovendien kan het geïnstalleerd worden in prefab gevels, in een isolatielaag en in wanden. Het systeem is te verwerken bij een temperatuur tussen -20°C en +60°C.

Montage in een dekvloer AE45sc

De variant AE45sc is zowel in beton- als in een cementdekvloer te storten. Door de unieke koppeltechniek van de accessoires blijft de hoogte van het systeem beperkt; slechts een minimale ophoging van de cementdekvloer is nodig.

Campagnebeeld van Air Excellent

Eén systeem voor de hele luchtdistributie

Air Excellent is een compleet programma bestaande uit:

  • Flexibele kanalen
  • Luchtverdeelkasten
  • Bochten en adapters
  • Ventielen en vloerroosters
  • Beugels
  • Configurator voor eenvoudige inregeling

Van ventiel tot dakdoorvoer

Ubbink levert een totaalpakket om het Air Excellent programma te complementeren.

Haelix - ventielen: een combinatie van prestatie en design

Het Haelix-ventiel zorgt voor een fraaie afwerking van elk ventilatiesysteem in het interieur. De Haelix-ventielen zijn zonder gereedschap te monteren. Ze hebben een 9-traps luchtstroombegrenzer zodat luchtvolumestromen nog nauwkeuriger ingesteld kunnen worden.

Aerfoam - geïsoleerd leidingsysteem: de perfecte aansluiting op het dak

Ubbink heeft diverse doorvoeren voor mechanische ventilatie en warmteterugwinning in het assortiment die perfect aansluiten op Air Excellent. Aerfoam is ons duurzaam geïsoleerde leidingsysteem dat is gecertificeerd door bouw- en milieuorganisaties. Aerfoam wordt toegepast op plekken waar condensvorming ontstaat. Door Aerfoam te gebruiken hoef je kanalen bijvoorbeeld niet na te isoleren bij de dakdoorvoer. Het is een tijdbesparende oplossing die voldoet aan de hoogste eisen.

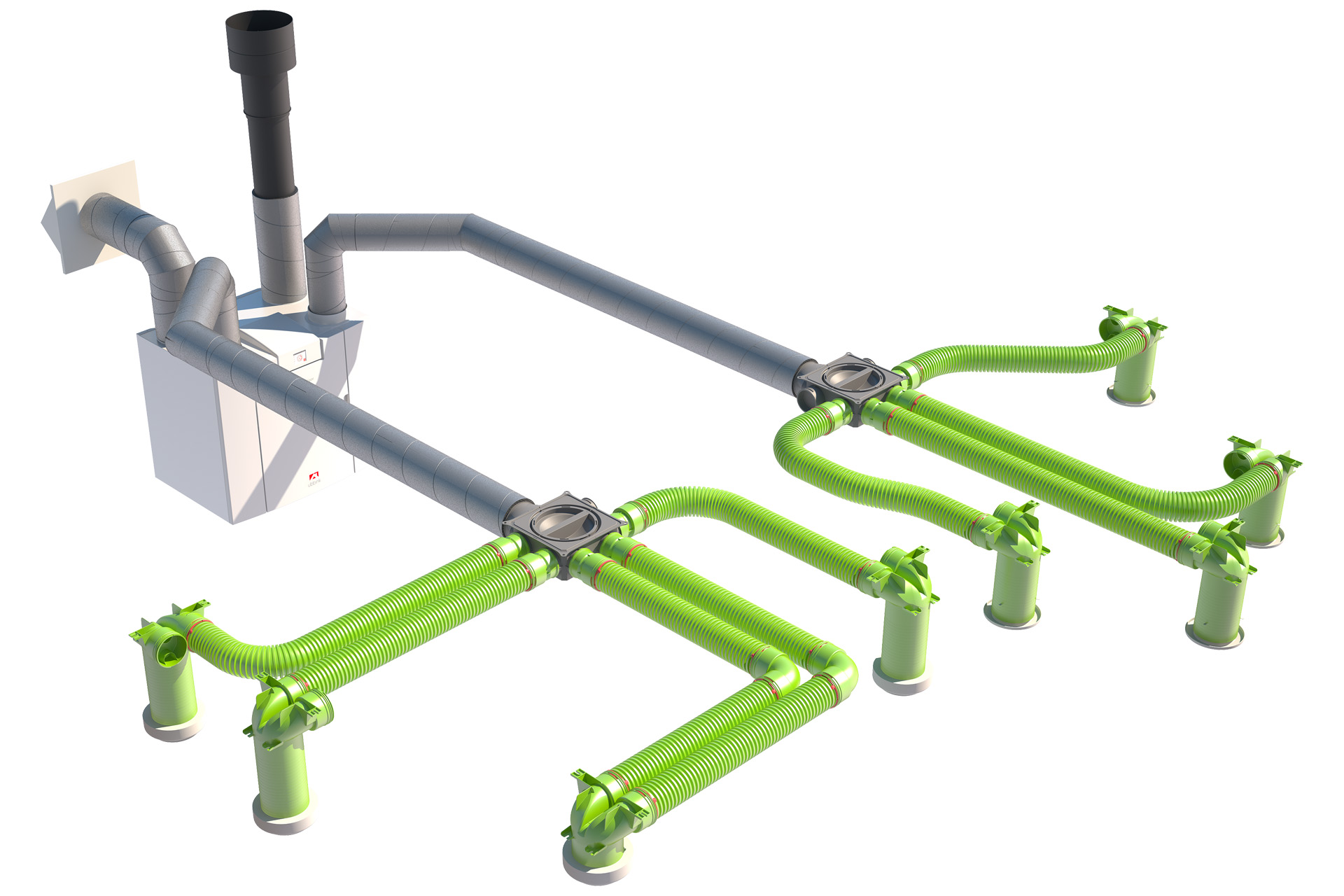

Voorbeeld van de verschillende ventilatie producten van Ubbink in één samengesteld systeem

Ventus - geïsoleerde dakdoorvoer: universele aan- en afvoer van ventilatielucht

Er is geen excuus meer voor ventilatieafvoeren die uit het lood staan. De nieuwe Ventus dakdoorvoer is zowel voor hellende als platte daken beschikbaar en heeft een traploze afstelling, waardoor je de de afvoer altijd recht op het dak plaatst. Bovendien wordt de Ventus geleverd in alle gangbare kanaalmaten (150, 160, 180 en 200 mm) en is het een complete oplossing inclusief indekdeel en glijschaal of plakplaat.

Denk SMART voor je start

Denk SMART voor je start met de montage van het Air Excellent luchtverdeelsysteem.
Een vakman denkt, doet en controleert. En Ubbink is er voor je in alle fasen.

Denk SMART voor je start
Wordt er gevraagd om jouw expertise, dan zorgt Ubbink dat jij altijd een antwoord paraat hebt. Met een hoofd vol kennis en handen vol vaardigheden. Hoe je dat voor elkaar krijgt? Denk SMART voor je start!

Doe SMART
Wil je goed voorbereid zijn, bekijk dan onze montage video's. In een paar minuten nemen we het hele installatie- en montageproces door en krijg je tips over de verwerking van onze producten. Daarna ga je aan de slag.

Bouw SMART
Ubbink is er voor je met slimme producten die zorgen dat de installatie snel en vakkundig gebeurt. En met onze checklist ga je na of alle werkzaamheden goed zijn uitgevoerd. Zo bespaar je niet alleen veel tijd, je levert ook topwerk!

Denk SMART voor je start

Denk SMART voor je start

Kwaliteit en snelheid verenigen is geen eenvoudige opgave. Dat beseffen we ons terdege bij Ubbink. Ook wij zien hoe groot de werkdruk is, maar je staat er niet alleen voor. Vanaf de voorbereiding tot de oplevering helpen we je. Met slimme producten, door je van alle informatie te voorzien, met handige montagevideo’s en door checklists aan te bieden.
