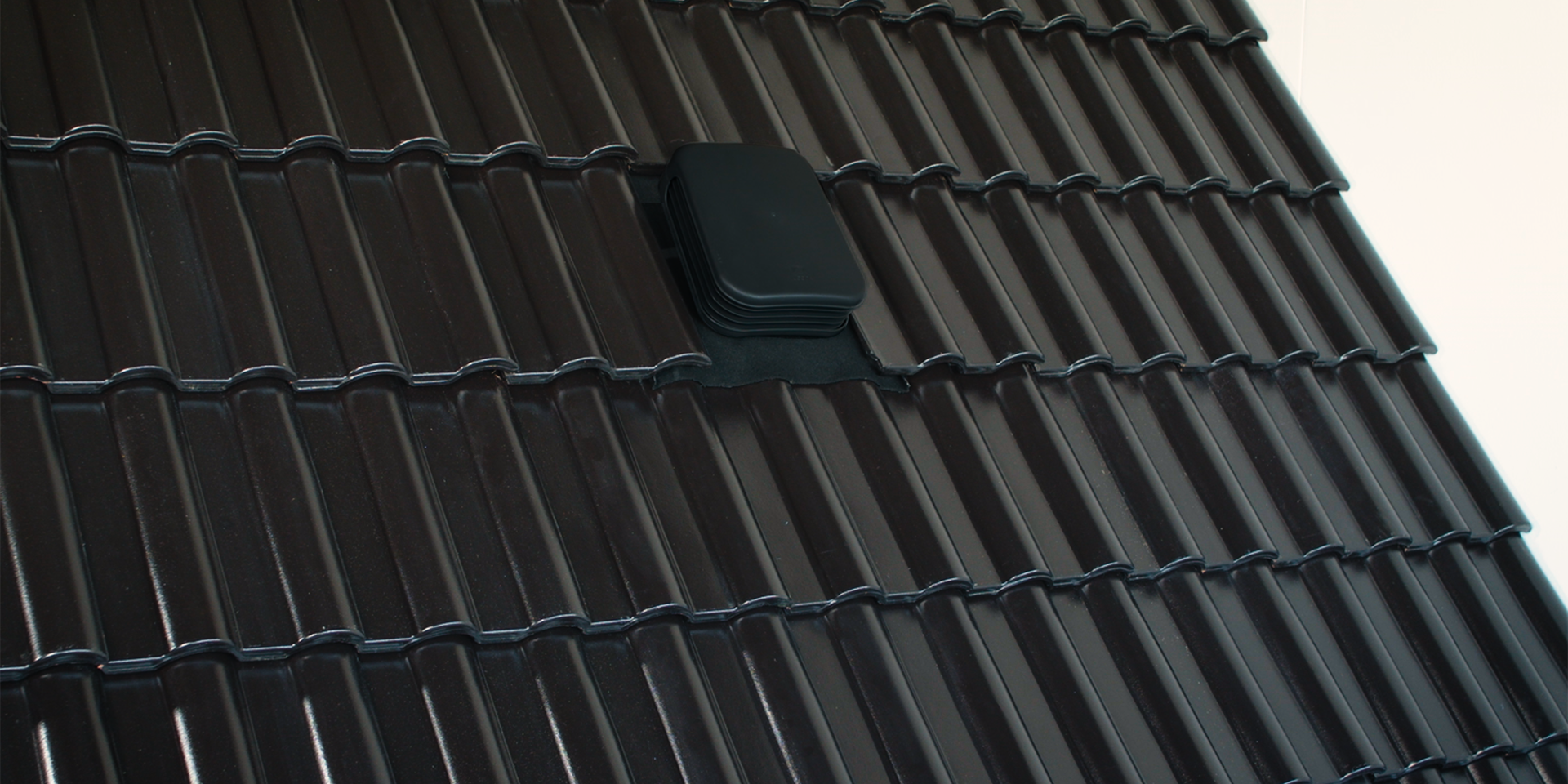

Valetis dakdoorvoer

Woningen en systemen moeten energetisch optimaal functioneren. Niet alleen om te voldoen aan de BENG-eisen, ook om de energielasten te beperken. De dakdoorvoer Valetis voor mechanische luchtafvoersystemen draagt daar op veel manieren aan bij. De haakse dakdoorvoer verkleint de ‘opening’ die in het dak gemaakt moet worden, terwijl de kortere luchtafvoer zorgt voor minder weerstand. Daardoor is de Valetis veel meer dan uitsluitend een esthetisch aantrekkelijke dakdoorvoer die veel ontwerpvrijheid biedt.

Binnen een tijdsbestek van een jaar introduceert Ubbink twee nieuwe dakdoorvoersystemen. Begin 2022 zag de Ventus – met de slimme traploze afstelling – het licht en vanaf januari 2023 is de Valetis beschikbaar. Beide systemen voorzien in een grote vraag naar luchtdichte oplossingen voor ventilatie en dak. Maar waar de Ventus traditioneel enkele decimeters boven het dak uitsteekt, daar is de Valetis nauwelijks waarneembaar. De doorvoer volgt namelijk de vorm van het dak en steekt er slechts 140 mm bovenuit. Die lage opbouwhoogte brengt een ander voordeel met zich mee: er hoeft geen rekening gehouden te worden met schaduwwerking op zonnepanelen. De Valetis kan overal op het dak geplaatst worden

Voor bouwers en installateurs is de Valetis echter vooral een praktische oplossing die zowel bij nieuwbouw als renovatieprojecten ingezet kan worden. De Valetis garandeert namelijk een luchtdichte aansluiting tussen het dak en de dakdoorvoer. Terwijl de prestaties van het hele ventilatiesysteem worden geoptimaliseerd door een maximale luchtdoorstroming, de beperkte lengte van de afvoerleiding (minder weerstand) én een efficiënter werkende ventilatiebox die minder energie verbruikt en minder geluid produceert.

Wil je zeker weten dat je de Valetis op de juiste manier installeert … voor de Valetis is een montage video beschikbaar en natuurlijk een Wkb-checklist.

Checklist Valetis Bekijk hier de checklist

Bekijk de montage video van de Valetis

Flyer Valetis dakdoorvoer

Kennisdocument Ventilatie Vraag hier het kennisdocument aan

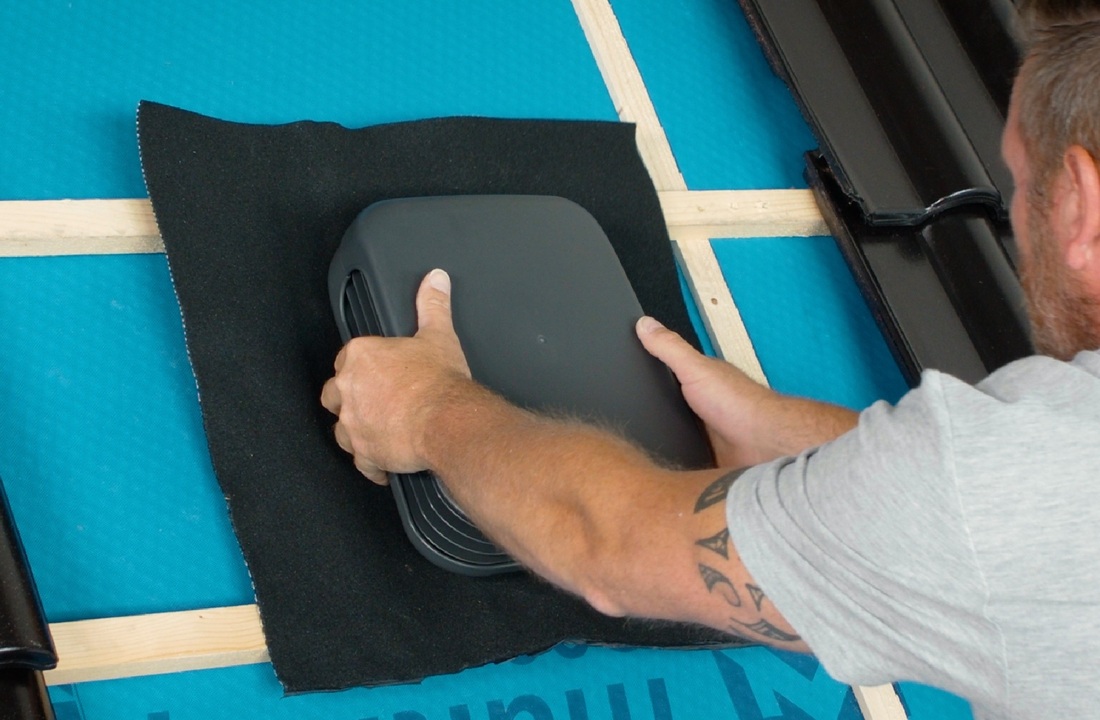

Man plaatst Valetis ventilatie dakdoorvoer op een dak

Innovatie

Voor een goedwerkend ventilatiesysteem verdient niet alleen de efficiëntie van de ventilatiebox de credits, minstens zo belangrijk zijn de randvoorwaarden: het leidingwerk! Een goed ontwerp vormt de basis. En dat geldt niet alleen voor de leidingen die de verblijfsruimtes verbinden met de ventilatie-unit. Ook de verbinding van de ventilatie-unit met de buitenlucht heeft aandacht nodig. Hoe langer de leiding, des te harder moet de ventilator werken om de vervuilde lucht naar buiten te werken. Op dat laatste aspect speelt de Valetis in.

Maar ook de ontwerpvrijheid is een issue op het steeds drukker wordende dak. Neem bijvoorbeeld de zonnepanelen die nodig zijn om aan de BENG-eisen te voldoen. Die zonnepanelen op het dak hebben ook invloed op (de plaatsing van) de ventilatiedoorvoeren. Deze wil je in de regel niet net naast de PV-panelen monteren, omdat de schaduw van de afvoeren effect heeft op de energieopbrengsten. Ook daar speelt de Valetis – met een opbouwhoogte van slechts 140 mm - op in. Deze dakdoorvoer kan op iedere beschikbare plek op het dak geplaatst worden, en dus ook naast de zonnepanelen of zo dicht mogelijk bij de ventilatie-unit.

Circulair

De Valetis is een revolutionair product vervaardigd uit regranulaat. Hierdoor krijgt afval als dakdoorvoer een tweede leven op het dak. Zonder aan kwaliteiten in te boeten! Door de toevoeging van een UV-stabilisator blijft de Valetis bestand tegen weersinvloeden en blijven de technische en esthetische kwaliteiten behouden.

Valetis en Ventus: de ultieme oplossing voor balansventilatie

Waar de Ventus Geïsoleerde Dakdoorvoer geschikt is voor zowel luchttoevoer als -afvoer, daar is de Valetis een oplossing uitsluitend voor luchtafvoer. Dit heeft te maken met de beperkte opbouwhoogte. Volgens NEN en het Besluit bouwwerken leefomgeving (Bbl) moet de uitmondingshoogte bovendaks voldoende zijn om ook na sneeuwval te functioneren. Door de beperkte opbouwhoogte van de Valetis krijgt de installateur echter wel veel meer plaatsingsvrijheid op het dak.

Ubbink adviseert:

de ongeïsoleerde Valetis voor ventilatiesysteem C
de geïsoleerde Valetis - in combinatie met Aerfoam - voor de luchtafvoer bij een balansventilatiesysteem (ventilatiesysteem D).

De Valetis voldoet aan de Europese norm voor ventilatiesystemen (EN 13141-5).

Lees meer over deze mooie combinatie

Gemak op het dak

Traditioneel wordt de dakdoorvoer van het ventilatiesysteem schuin door het (hellende) dak aangebracht. Dat betekent dat er een ellipsvormige doorvoer gemaakt moet worden. Niet alleen is zo’n ellips lastig af te tekenen en te zagen, de dakdoorbreking wordt groter en maakt het lastig om een kwalitatief goede luchtdichte aansluiting te maken. De Valetis Dakdoorvoer wordt loodrecht door het dak geïnstalleerd. De dakdoorbreking is daardoor minimaal en het installatiegemak optimaal.

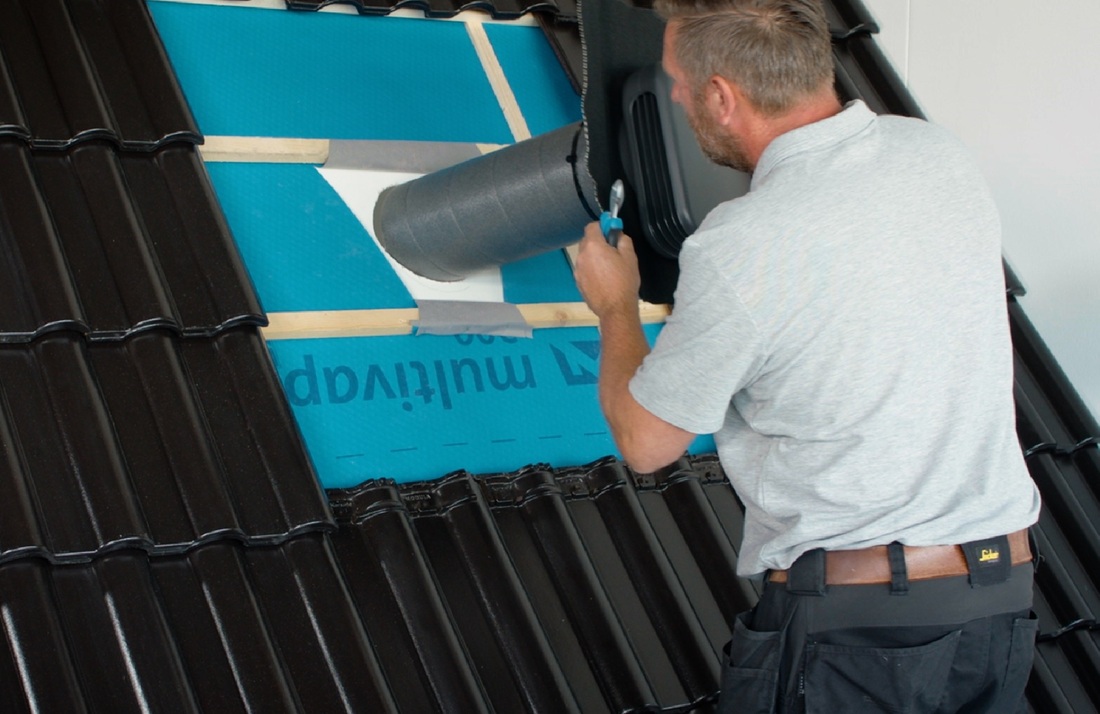

Man bevestigd een Valetis dakdoorvoer op een dak

Een haakse geïsoleerde dakdoorvoer brengt een aantal voordelen met zich mee. Dat begint bij de voorbereidende werkzaamheden: een doorvoer die haaks door het dak gaat is veel eenvoudiger af te tekenen en te zagen. Er kan dus veel exacter gewerkt worden, waardoor er naast de doorvoer minder kieren ontstaan. Die betere aansluiting op het dak draagt bij aan de luchtdichtheid. Vervolgens hoeft de installateur alleen nog maar het Ubbink Luchtdicht Dakdoorvoermanchet tegen het dakbeschot te monteren en de binnenzijde is luchtdicht afgewerkt.

De Valetis Dakdoorvoer draagt daarnaast bij aan het optimaliseren van de prestaties van het ventilatiesysteem, doordat lucht een minder lange weg hoeft af te leggen én minder weerstand ervaart. Ter vergelijking: bij geisoleerde dakdoorvoersystemen is binnendiameter van de dakddorvoer vaak kleiner dan die van de ventilatieleiding . Terwijl de binnendiameter van de Valetis dezelfde binnendiameter heeft als de rest van de ventilatieleidingen. Daardoor is de weerstand lager en de luchtdoorstroming beter. De ventilator hoeft dus minder hard te draaien; dat bespaart weer energie.

De Valetis is geschikt voor hellende daken en wordt geleverd voor alle gangbare kanaalmaten (met een diameter van ø100 tot ø160 mm). Het is een complete oplossing inclusief een Ubiflex indekdeel (500 x 500 mm). Het Ubiflex indekdeel zorgt daarbij voor een waterdichte afwerking op pannendaken. De Valetis is geschikt voor alle type dakpannen én voor alle dakhellingen tussen de 15 en 55 graden.

Verwerkingsvoordelen voor de installateur, aannemer en dakdekker

De Valetis Dakdoorvoer is ontwikkeld met het oog op de installateur. Na het bepalen van de juiste positie en het aftekenen, wordt met een reciprozaag een ronde haakse sparing uit het dak gezaagd. Hierin wordt de dakdoorvoer geplaatst. Maar ook bij de afwerking bewijst de Valetis zijn waarde. Naast een goede techniek wil het oog ook iets. Ventilatieleidingen die eenvoudig direct langs het dakbeschot geplaatst kunnen worden - waardoor het leidingsysteem netjes oogt - daar kijkt ook de installateur trots naar.

Voor de Valetis is een Wkb-checklist beschikbaar op www.wkb-checklist.nl. Het werken met deze Wkb-checklist garandeert een vakkundige montage en geeft kwaliteitsborgers een gerechtvaardigd vertrouwen in de kwaliteit van de verrichte arbeid. De checklist garandeert dat er goed werk geleverd wordt! Puntsgewijs kunnen de installateur en kwaliteitsborger nalopen of alle werkzaamheden zijn uitgevoerd volgens de eisen in het Bbl.

Montage video's Valetis

In onze montage video's laten we zien hoe je de Valetis monteert.

Bekijk hier de montage video van de Valetis - toepassing Aerfoam

Bekijk hier de montage video van de Valetis - toepassing adapter

Fysieke versie van het kennisdocument ventilatie

Aandachtspunten bij ventilatie

Ventilatie is dé basisvoorwaarde om goed geïsoleerde woningen te voorzien van een gezond binnenklimaat. Daarom deelt Ubbink de kennis met aannemers en installateurs. Bijvoorbeeld door het ter beschikking stellen van kennisdocumenten.

Een apart hoofdstuk in het kennisdocument Ventilatie over de verdunningsfactor willen we extra onder jullie aandacht brengen. Bij de plaatsing van dakdoorvoeren moeten namelijk minimale afstanden aangehouden worden om de afvoerlucht te ‘verdunnen’ en te voorkomen dat vervuilde lucht en geurtjes de woning opnieuw inkomen. In het kennisdocument vind je hier meer informatie over en ook de wijze waarop je de verdunningsfactor moet berekenen.

Vraag hier het kennisdocument Ventilatie aan

Air Excelleren doen we samen

Ventilatie is een thema dat niet uitsluitend de installateur aangaat. De verbinding die gemaakt wordt tussen het binnen- en buitenklimaat mag de isolatiewaarden van de bouwschil niet aantasten. Omgekeerd moeten aannemers er rekening mee houden dat er ruimte gecreëerd moet worden voor de ventilatieleidingen. Op dat vlak - van installatie- en bouwtechniek - ontwerpt Ubbink slimme producten, die door iedereen praktisch te verwerken zijn en bijdragen aan de prestatie van woningen.

Ubbink staat voor de verbinding; het verbinden van kennis, de verbinding tussen leverancier en vakmensen én we ontwikkelen en innoveren producten met het oog op zowel bouwers als installateurs. Ook de Valetis is daar een noorbeeld van. De dakdoorvoer garandeert dat de isolatiewaarden van het dak behouden blijven en dat binnenleidingen mooi tegen het dak weggewerkt worden. De haakse doorvoer is veel eenvoudiger te monteren. En … als kers op de taart … veel plaatsingsmogelijkheden op het dak.

Lees meer over Air Excellent verbindt

Campagnebeeld van Air Excellent Verbindt

Denk SMART voor je start

Denk SMART voor je start met de montage van de Valetis.
Een vakman denkt, doet en controleert. En Ubbink is er voor je in alle fasen.

Denk SMART voor je start
Wordt er gevraagd om jouw expertise, dan zorgt Ubbink dat jij altijd een antwoord paraat hebt. Met een hoofd vol kennis en handen vol vaardigheden. Hoe je dat voor elkaar krijgt? Denk SMART voor je start!

Doe SMART
Wil je goed voorbereid zijn, bekijk dan onze montage video's. In een paar minuten nemen we het hele installatie- en montageproces door en krijg je tips over de verwerking van onze producten. Daarna ga je aan de slag.

Bouw SMART
Ubbink is er voor je met slimme producten die zorgen dat de installatie snel en vakkundig gebeurt. En met onze checklist ga je na of alle werkzaamheden goed zijn uitgevoerd. Zo bespaar je niet alleen veel tijd, je levert ook topwerk!

Maak je ventilatiesysteem compleet

Ubbink levert een totaalpakket om het Ventus programma te complementeren.

Air Excellent - luchtverdeelsysteem: voor een gezond binnenklimaat

Met Air Excellent kan je in iedere woning een gezond binnenklimaat realiseren. Bij nieuwbouw en renovatie. De flexibele kanalen zijn eenvoudig te verwerken, ook in kleine ruimtes en schachten. De ronde en ovalen kanalen bieden bovendien veel ontwerpvrijheid. De verschillende kanalen kunnen eenvoudig gecombineerd worden met handige verloopstukken. Met de afdichtingsringen heb je een luchtdicht systeem.

Aerfoam - geïsoleerd leidingsysteem: de perfecte aansluiting op het dak

Ubbink heeft diverse doorvoeren voor mechanische ventilatie en warmteterugwinning in het assortiment die perfect aansluiten op Air Excellent. Aerfoam is ons duurzaam geïsoleerde leidingsysteem dat is gecertificeerd door bouw- en milieuorganisaties. Aerfoam wordt toegepast op plekken waar condensvorming ontstaat. Door Aerfoam te gebruiken hoef je kanalen bijvoorbeeld niet na te isoleren bij de dakdoorvoer. Het is een tijdbesparende oplossing die voldoet aan de hoogste eisen.
