Primeur: ventieladapters luchtverdeelsysteem prefab in de vloer gestort

Het boren van doorvoeren, het plaatsen van ventieladapters, het onderstempelen hiervan met een plankje en het afwerken kost even tijd. Dat moet makkelijker kunnen, dachten we bij Ubbink: waarom storten we de ventieladapters niet direct in de vloer? Samen met Kuipers bouwmaterialen- en steenhandel, Nijhuis Bouw en installatiebedrijf Aalbers startten we een pilotproject. Met veel succes!

4-3-Groningen-ventieladapters-prefab-in-vloer-2_960x664px

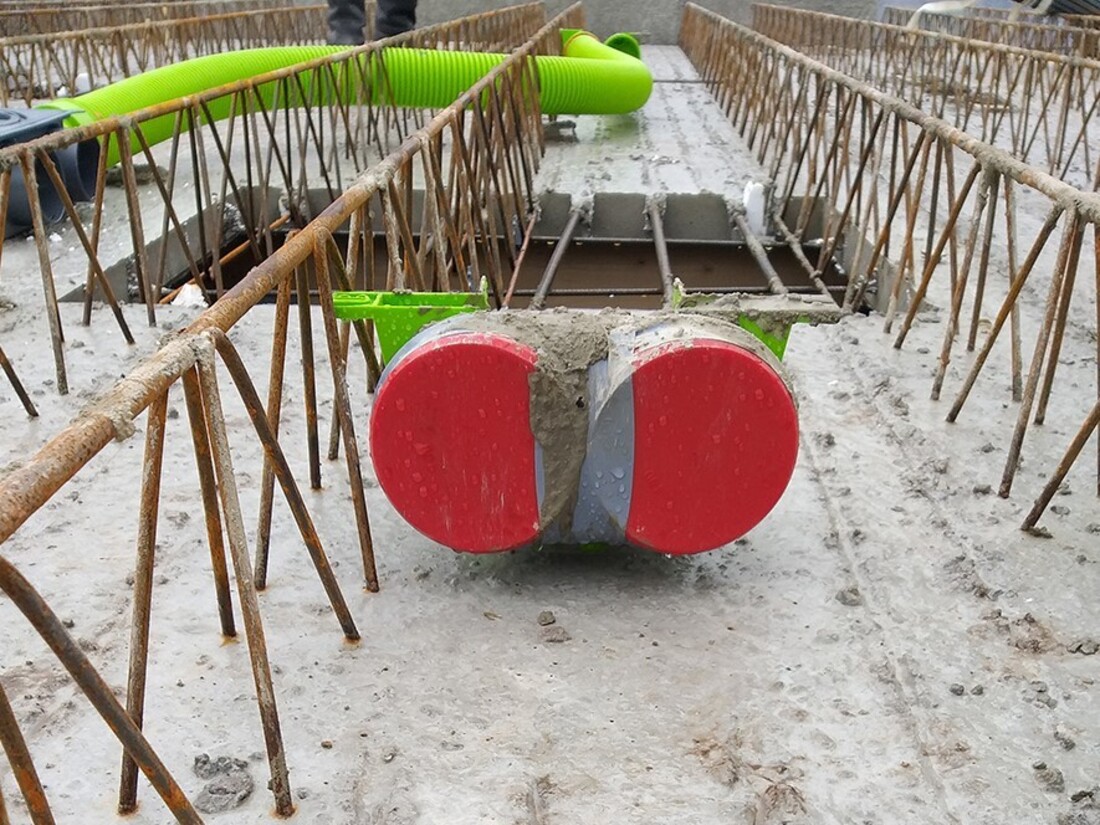

Plaats van handeling: Groningen. Project: de bouw van 29 appartementen. Primeur: de ventieladapters van het Ubbink Air Excellent luchtverdeelsysteem worden prefab in het beton van de breedplaatvloer gestort en aangesloten op flexibele slangen die je eenvoudig onder de tralieligger door trekt. Robert Kuiper van Kuipers bouwmaterialenhandel is enthousiast: “Samen met Marcel Beune, technisch projectmanager bij Ubbink, hebben we dit idee verder uitgewerkt en voorgelegd aan de opdrachtgever van het project: Marcel Luth van Nijhuis Bouw. Die wilde het graag proberen. Om de details te bespreken, zijn we om tafel gaan zitten, samen met projectleider Richard Hilbolling van installatiebedrijf Aalbers. We waren het er allemaal over eens dat we hiermee veel werk en tijd op de bouw besparen, dus kwam er snel groen licht.”

Minder werktijd op de bouw

“We zijn de eersten en enigen in Nederland die dit zo doen”, legt Robert Kuiper uit. “Dankzij het prefab werk hoeft er niet geboord en niets ingekort te worden, hoeven er geen stempels te worden geplaatst en is er naderhand geen afwerking met stucwerk en kit nodig. Het ziet er meteen netjes uit.

Dankzij het prefab werk hoeft er niet geboord en niets ingekort te worden, hoeven er geen stempels te worden geplaatst en is er naderhand geen afwerking met stucwerk en kit nodig. Het ziet er meteen netjes uit.

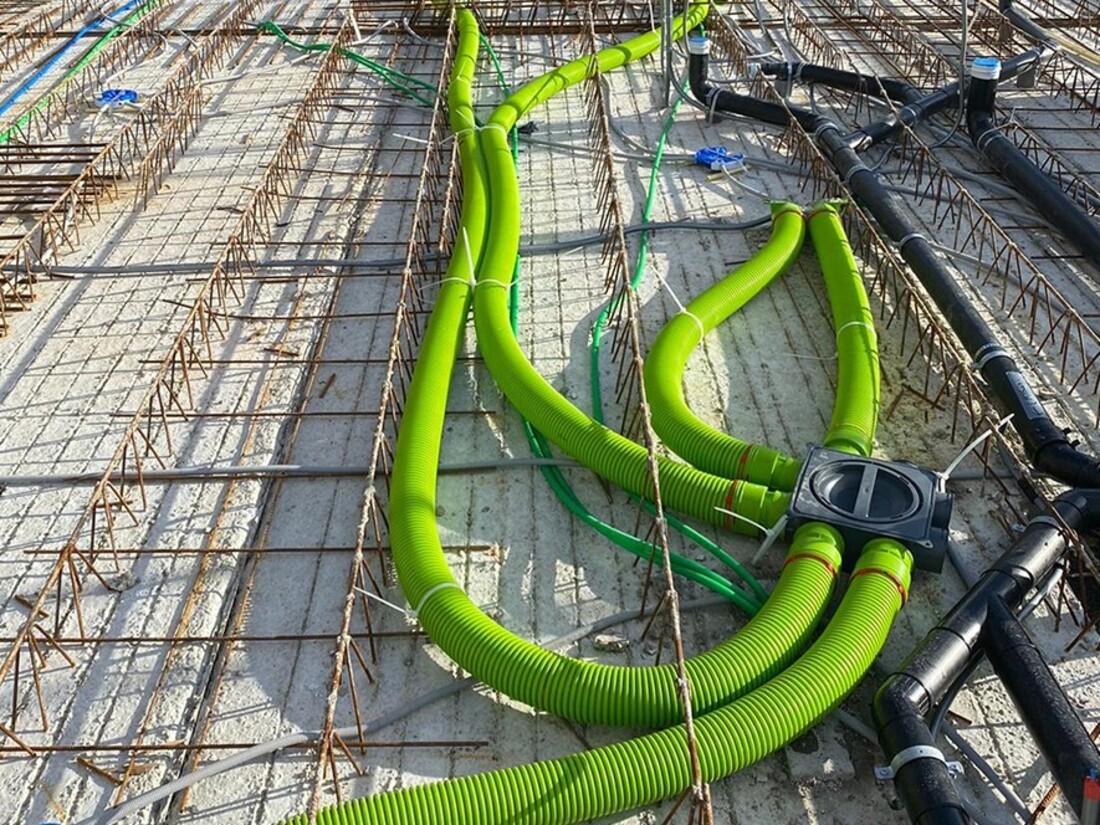

De Air Excellent kanalen zijn eenvoudig onder de supportliggers te monteren, zonder slijpen en zagen. Dit alles scheelt veel werktijd op de bouw. We zijn erg tevreden over de samenwerking en het resultaat en gaan het zeker vaker zo doen!” Ook Marcel Luth is te spreken over deze manier van werken: “Alles zit nu meteen op de goede plek en ziet er direct mooi strak uit. Onze stukadoor hoeft niet in actie te komen en de installateur is veel sneller klaar."

4-3-Groningen-ventieladapters-prefab-in-vloer_960x664px

Goed voorbereid aan de slag

“Het is wel belangrijk dat je van tevoren alles goed voorbereidt en in BIM uitwerkt”, gaat Marcel Luth verder. “Je moet precies weten waar het ventielmondje uitkomt, dit moet in lijn zijn met de wapening en tralieligger van het beton. Ook de plek van de leidingen moet je vooraf goed in beeld hebben. Maar als je dat eenmaal in de vingers hebt, is het installeren zo gebeurd. Een goede voorbereiding is het halve werk, dat geldt zeker voor deze werkwijze!

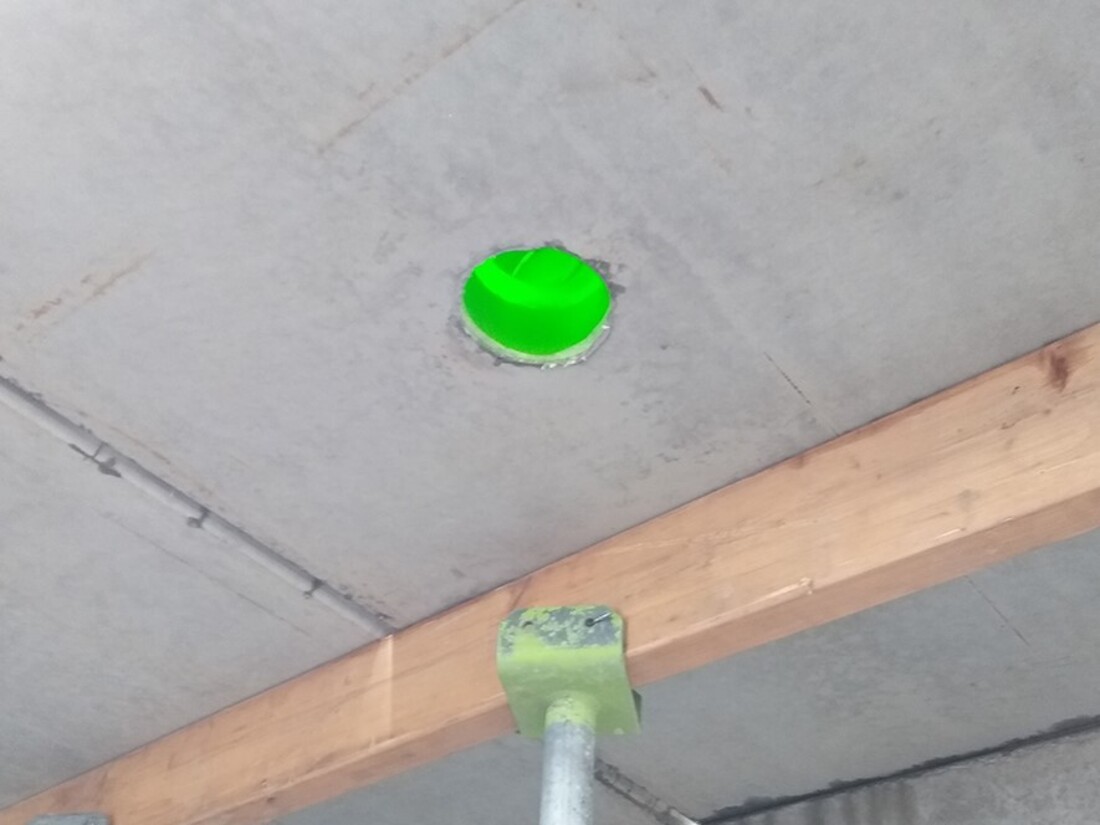

Tijdens het eerste deel van de pilot kwam er toch een ventielmondje los. Maar Marcel Beune van Ubbink kwam vrij snel daarna met een oplossing: een kunststof verankering die mee wordt gestort in het beton om de ventielmondjes mee vast te zetten. Ook ontwikkelde Ubbink een handig passeerstuk waarmee je leidingen eenvoudig kan kruisen. We zijn heel blij met het resultaat en staan er zeker voor open om het vaker op deze manier te doen.
4-3-Groningen-ventieladapters-prefab-in-vloer-3_960x664px

Efficiënter installeren

Dankzij deze nieuwe werkwijze kan vooral de installatie veel efficiënter plaatsvinden. Richard Hilbolling: “De installateur hoeft de ventielen niet meer op de juiste hoogte in te stellen, alleen nog maar de restrictieringen in de luchtverdeelkast te plaatsen en de slang op maat te maken en aan te koppelen. Ook het plaatsen van de restrictieringen kan op voorhand worden gedaan. Ideaal, want we komen op de bouw al handjes tekort. Hierdoor kunnen we eenvoudiger werken en onze kostbare tijd op een andere manier besteden. Het is echt een goede oplossing. Wij zijn zeer tevreden en onze monteurs zijn blij met deze mogelijkheid, ze zeggen dat het perfect werkt. Uiteraard is deze werkwijze afhankelijk van vloerenproducenten: als zij hierin meegaan, volgen wij met alle plezier!”

Meer informatie

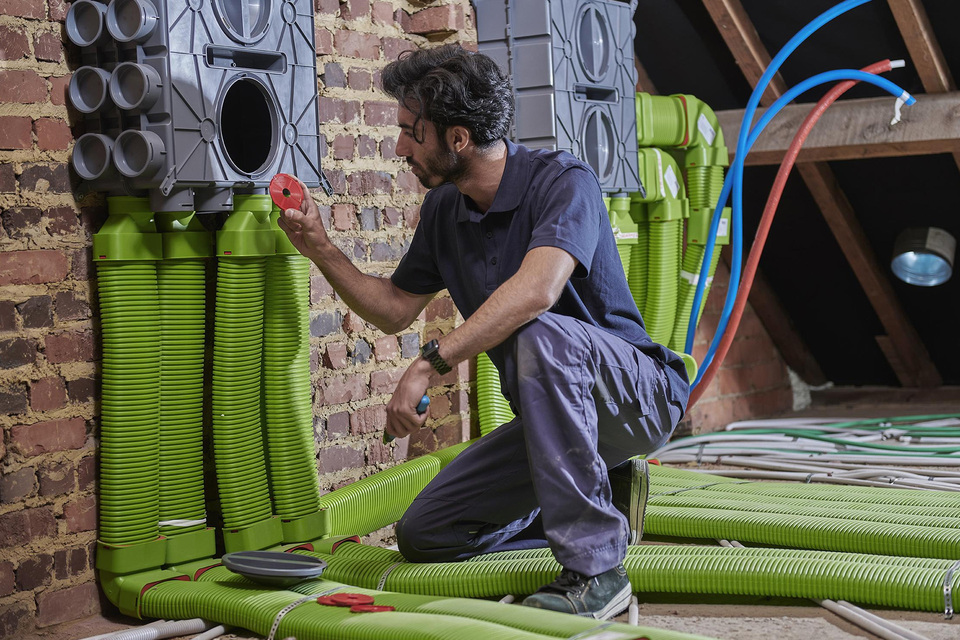

Air Excellent

Air Excellent

Voor een gezond binnenklimaat! Kwaliteit lever je door energiezuinige, veilige, duurzame en gezonde gebouwen te realiseren. Bewoners hebben recht op een gezond binnenklimaat. Het verhoogt de weerstandsvermogen van mensen, het concentratievermogen en het comfort in huis. Met Air Excellent zorg jij voor die gezonde leefomgeving.

Lees meer

Air Excellent configurator

Heb je de ventilatiecapaciteit voor de woning en het type kanaal bepaald, dan bereken je vervolgens met het gratis Ubbink rekenprogramma de inregeling van het Air Excellent systeem. Met de aeconfigurator bereken je de weerstanden en inregelstanden van de restrictieringen. Heb je van de adviseur een capaciteitsberekening ontvangen en een schetsontwerp van het leidingsysteem, dan gebruik je de configurator om het technische ontwerp te optimaliseren. De configurator berekent de weerstanden, geeft aan welke restrictieringen nodig zijn voor de gewenste debieten en online stel je een materiaal-uittrekstaat samen.

Lees meer
Kennisdocument Ventilatie

Kennisdocument Ventilatie

Isolatie, verwarming en ventilatie vormen de drie-eenheid die aan de basis staat van duurzame woningen. Vaak wordt het effect van de ventilatie op het energieverbruik over het hoofd gezien, terwijl deze grote invloed heeft.

Lees meer

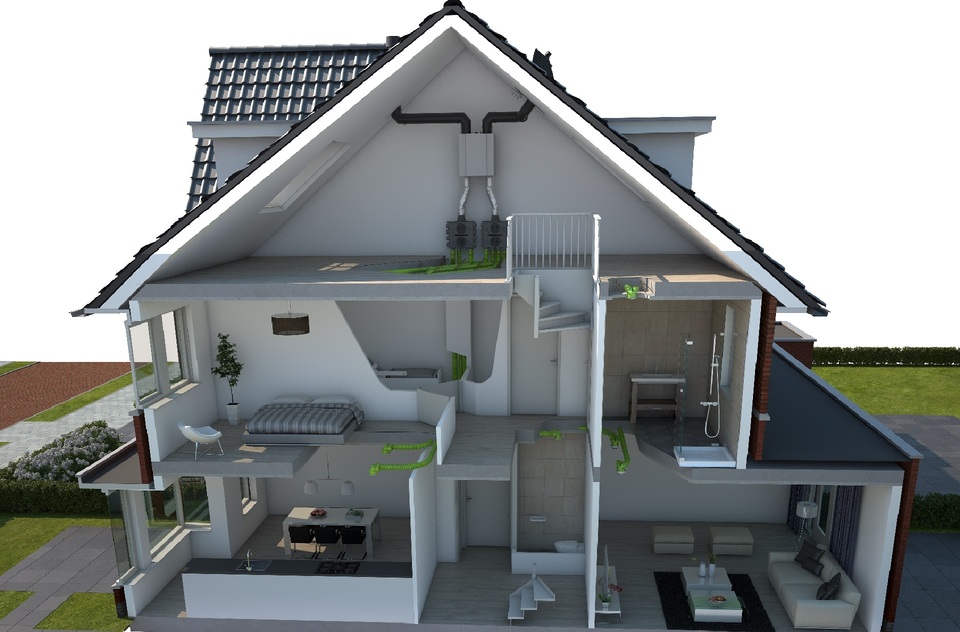

Ruimteventilatie
