Sneller werken dankzij prefab vloer met ingebouwd ventilatiesysteem

Een betonvloer storten op de bouw kost tijd, net als het boren in die vloer om de ventilatiekanalen te plaatsen. Het kan ook anders: slimmer én sneller. Door de vloeren in de fabriek te maken en tegelijkertijd te voorzien van de nodige ventilatiekanalen, bespaar je veel werk en kostbare tijd. Richard Ermens van installatiebedrijf Kemkens in Oss nam de proef op de som en is enthousiast.

Refproj_Kemkens_prefab-AE_1920x1280px_1

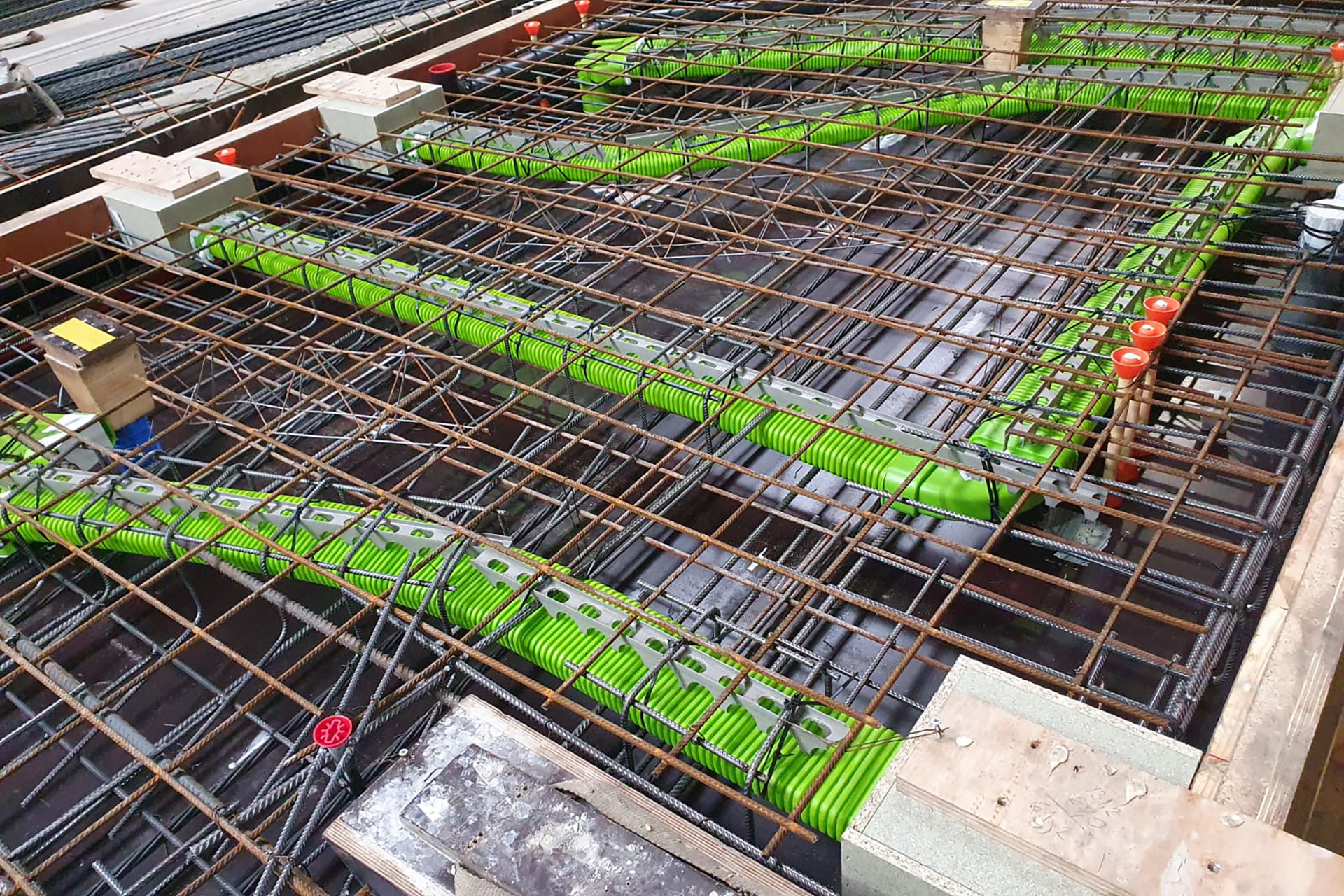

Twee nieuwe wooncomplexen in Den Bosch, met in totaal 62 appartementen, worden op deze manier voorzien van een praktisch ventilatiesysteem. De luchtkanalen van dit Air Excellent luchtverdeelsysteem van Ubbink worden al tijdens het storten van het beton in de vloer geplaatst. Vervolgens gaat de vloer in delen vanuit de fabriek naar de bouwlocatie. Bij het koppelen van de vloerdelen krijgen de kanalen een verbindingsstuk en klaar is Kees.

Gedetailleerd ontwerp

Richard Ermens, uitvoerder bij Kemkens, is zeer te spreken over deze manier van werken. “Samen met Marcel Beune van Ubbink hebben we een gedetailleerd ontwerp gemaakt voor het ventilatiesysteem. Wij zetten de kanalen volgens dit plan in elkaar, de vloerfabriek stort ze in de betonvloer en het enige wat wij dan nog hoeven te doen, is het maken van koppelingen tussen de verschillende vloerdelen op locatie. Het is een mooi systeem, het werkt heel eenvoudig en het scheelt veel tijd op de bouw. Bovendien ziet het eindresultaat er perfect uit: alle kanalen zitten superstrak in de vloer en sluiten perfect op elkaar aan. Het kan niet beter.”

Het zit er allemaal superstrak in en alles sluit perfect op elkaar aan.
Refproj_Kemkens_prefab-AE_1920x1280px_2

Het gemak van prefab

Technisch Projectmanager Marcel Beune dacht mee over deze praktische oplossing. “Het project is van tevoren besproken en door Kemkens geëngineerd in BIM. Aan de hand hiervan zijn de benodigde materialen geleverd. Dankzij het gemak van prefab heb je op de bouw een voorsprong en een grotere snelheid van werken. Bovendien ben je niet afhankelijk van het weer bij het monteren op de vloer. En het mooie is: ook met de ruimte die de luchtverdeelkast inneemt, kun je op voorhand rekening houden. Hiervoor hebben we een ‘instorthulp’ ontwikkeld. Dit is een kunststof blok met precies het formaat van de luchtverdeelkast, inclusief een uitsparing voor de hoofdaansluiting. Dit blok plaats je alvast tijdens het storten van het beton. Na het uitharden haal je de instorthulp uit de vloer en kun je de hoofdaansluiting op de luchtverdeelkast eenvoudig realiseren. Ook dit scheelt tijd. En dankzij onze weerstandsberekeningen en vooraf ingestelde restrictieringen is de ventilatie meteen optimaal ingesteld én hufterproof: nadien ontregelen is niet meer mogelijk.”

Flexibel aansluiten

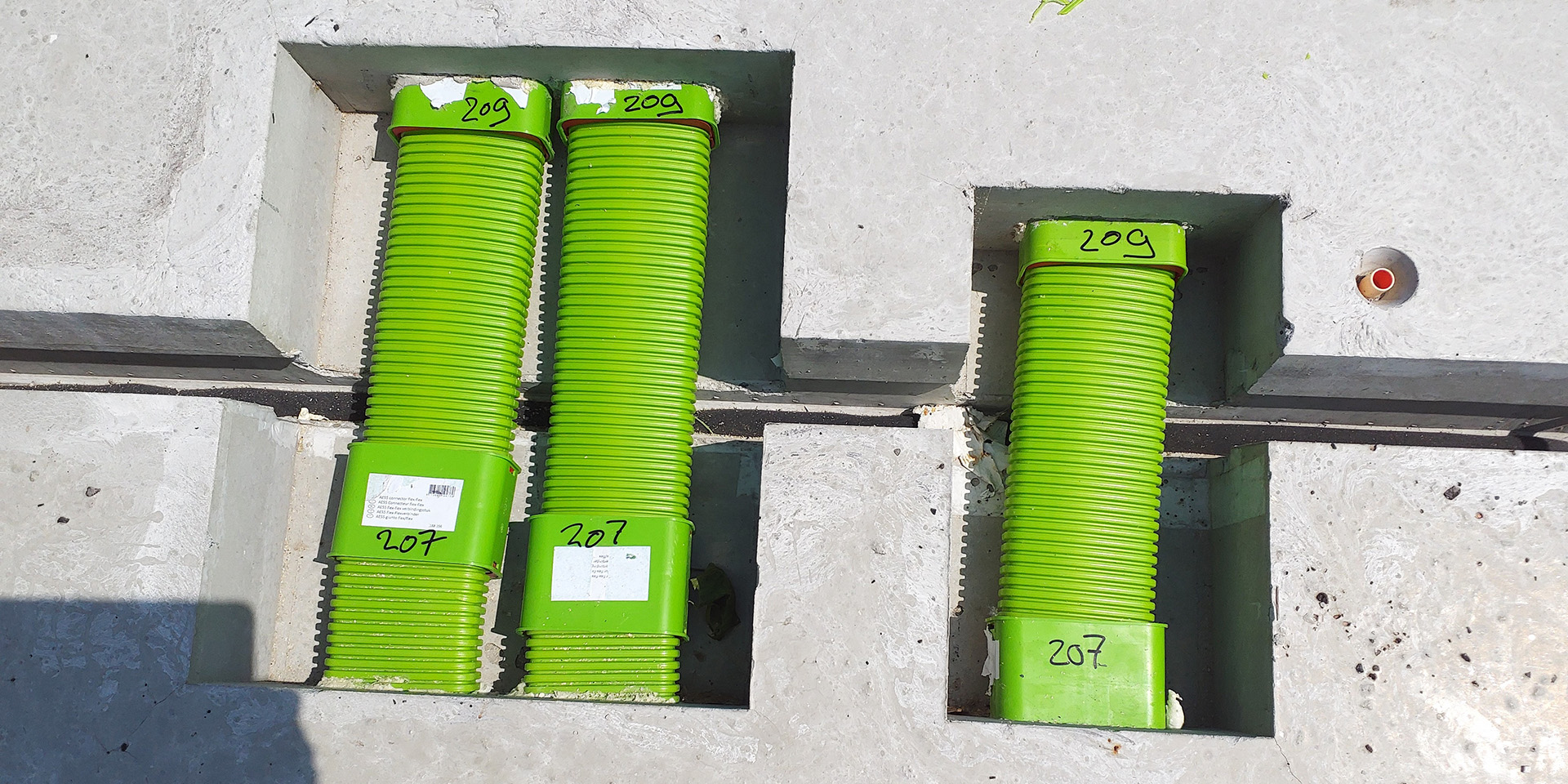

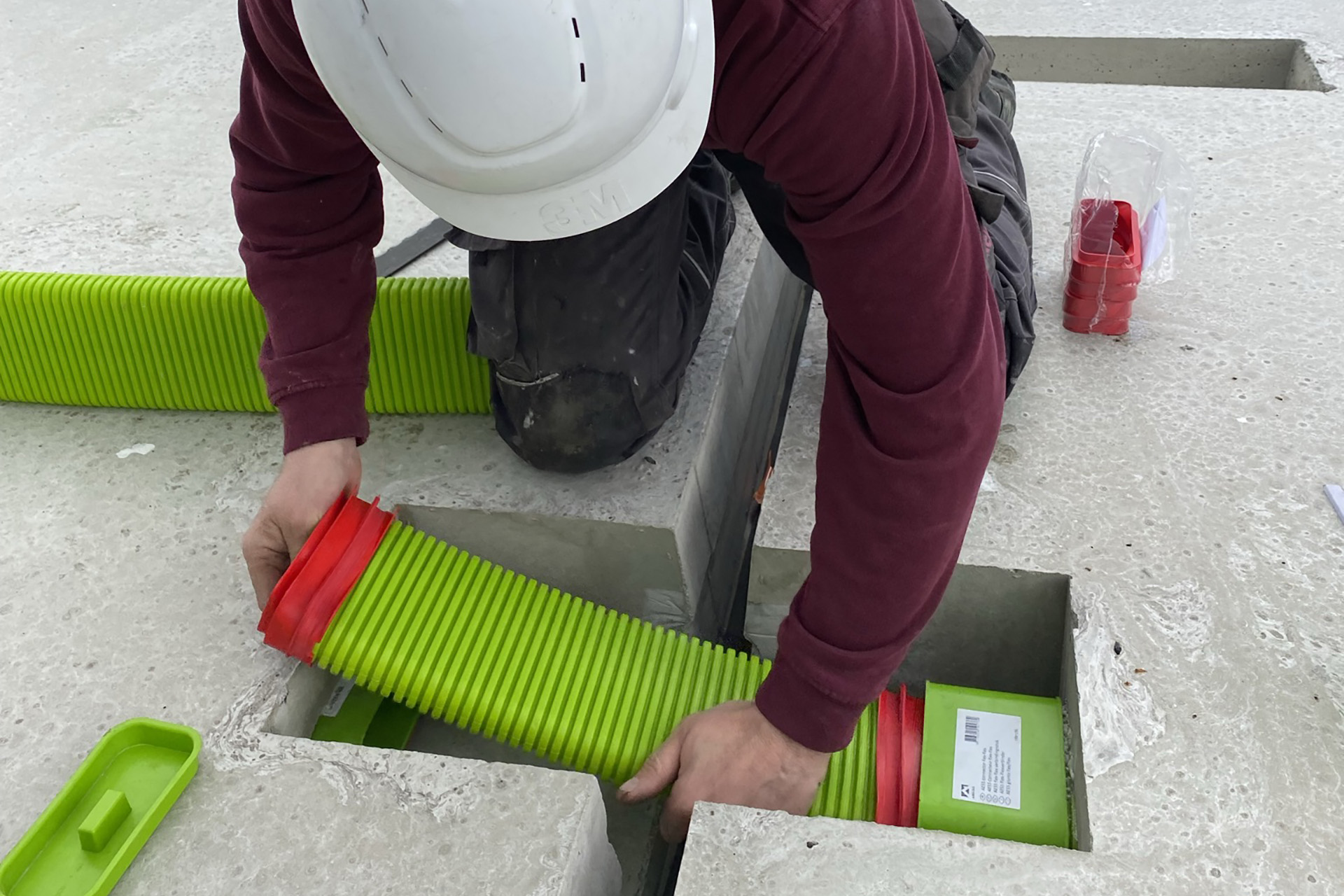

Richard Ermens is heel tevreden over hoe alles verloopt: “De samenwerking met Ubbink is heel prettig. Ze denken goed mee, reageren snel en de lijntjes zijn kort. En wat ook mooi is, is dat de aansluitingen van dit systeem niet van metaal, maar flexibel zijn. Je kunt de kanalen buigen, zodat je ze heel makkelijk om een centraaldoos kunt leggen. Ook dit scheelt tijd. Op locatie is de vloer binnen een uur voorzien van een compleet systeem. Iedereen kan het. We zijn er heel blij mee!”
