Veilige Rookgasafvoer

Het rookgasafvoersysteem is essentieel voor het goed functioneren van de 7 miljoen cv-ketels die Nederland telt. Rookgassen moeten veilig worden afgevoerd. Om koolmonoxidevergiftiging te voorkomen én voor het optimaal functioneren van de cv-ketel. Als installateur ben jij daar verantwoordelijk voor. Niet alleen moreel, ook wettelijk. In de Gasketelwet is geregeld dat alleen kundige handen de gasketel mogen plaatsen en onderhouden. Met als doel het terugdringen van het aantal koolmonoxide-ongevallen.

Maximale veiligheid in rookgasafvoer

Veiligheid is de hoogste prioriteit bij het vernieuwen of aanleggen van de rookgasafvoer. Daarbij gaat het niet alleen om buizen die goed gasdicht op elkaar aansluiten, ook het beugelen is een belangrijk aspect. De juiste installatiemethode garandeert een goede condensafvoer en een lange levensduur.

Kies je voor Ubbink dan ben je verzekerd van veilige producten met een groot montagegemak en een breed assortiment systemen: parallel of concentrisch, buitenom of door de bestaande schacht, CLV of half CLV en cascade. We zijn jouw partner als je eenvoudig een rookgasafvoersysteem wilt ontwerpen en installeren dat voldoet aan alle wettelijke eisen en maximale veiligheid biedt.

PARALLEL_1

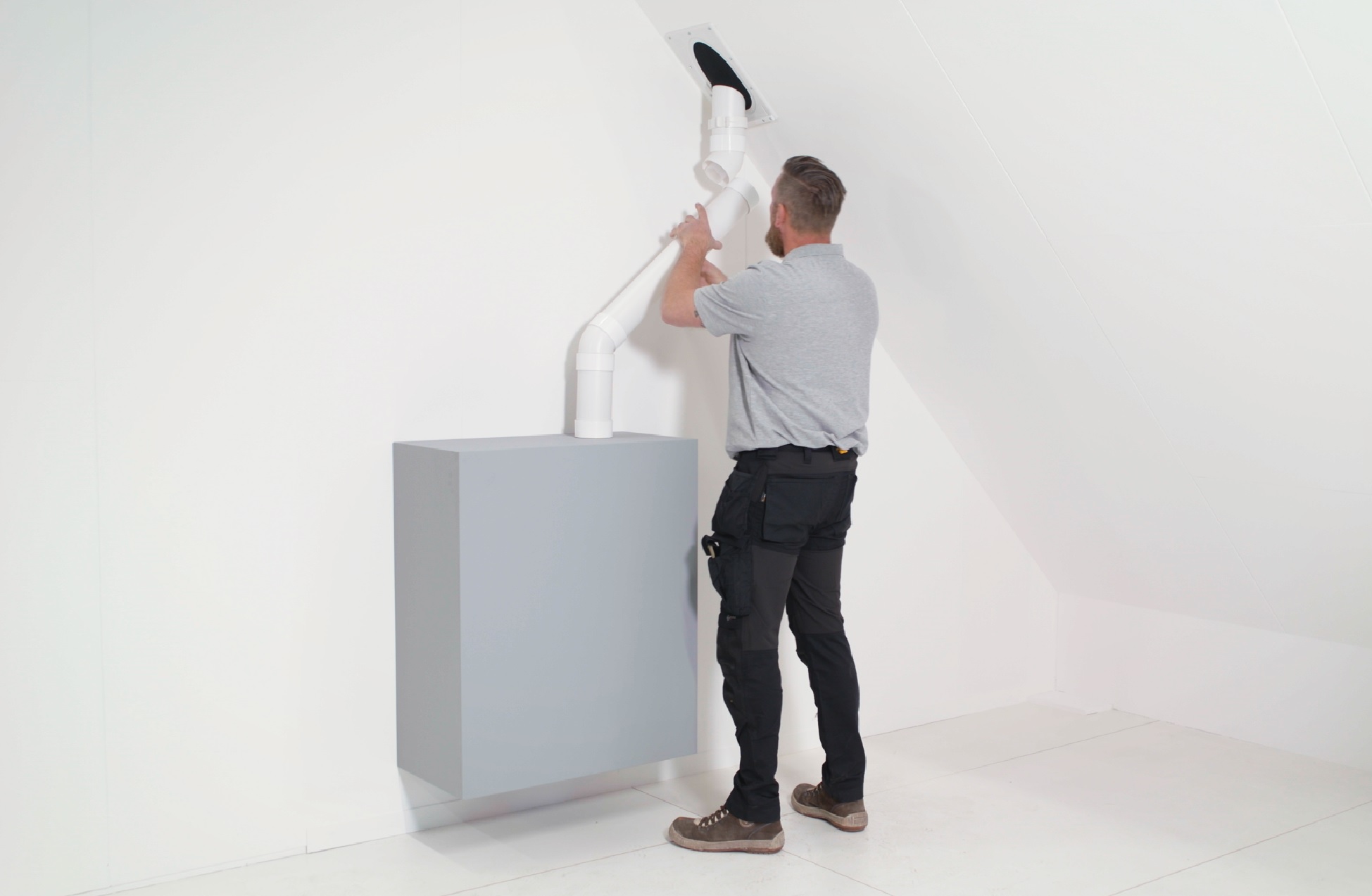

RGA

Montagegemak met compleet systemen in kunststof

De basis van de rookgasafvoersystemen van Ubbink is PP (Polypropyleen). PP is slagvast, licht van gewicht en gemakkelijk op maat te maken. Ons complete rookgasafvoersysteem omvat onder andere verlengmateriaal en bochten, dakdoorvoeren, montagebeugels, manchetten voor luchtdichte afsluiting etc.. We garanderen maximale veiligheid en montagegemak.

Top 5 voordelen van een kunststof rookgasafvoer:

  • Veilig tijdens installatie en gebruik
  • Buizen zijn snel en gemakkelijk op maat te maken
  • Prettig verwerkbaar zonder scherpe randen en licht van gewicht
  • Sterk en slagvast
  • Breed assortiment systemen

Systemen voor rookgasafvoer

Er zijn verschillende systemen voor de rookgasafvoer, parallel en concentrisch. Onderscheid wordt in de installatiepraktijk ook gemaakt tussen woningen/gebouwen met een individuele rookgasafvoer en woningen – vaak appartementen - met een collectief rookgasvoersysteem (CLV, Combinatie Luchttoevoer en Verbrandingsgasafvoer). Voor het aanbrengen van een buis in een bestaande schacht gebruik je een renovatiesysteem. Als er in een gebouw, woning of woongebouw geen ruimte is, kun je ervoor kiezen om de rookgasafvoer aan de buitenzijde van de gevel te plaatsen.


Systemen voor woningen/gebouwen met eigen rookgasafvoer

  • Parallel: Gescheiden rookgasafvoer en luchttoevoer, geïnstalleerd tussen het verwarmingstoestel en het spruitstuk van de dakdoorvoer
  • Concentrisch: Gecombineerde binnenbuis voor rookgasafvoer in een buitenbuis voor luchttoevoer, geïnstalleerd vanaf de ketel tot en met de dakdoorvoer

Systemen voor gestapelde bouw met collectieve rookgasafvoer

  • CLV systeem: Gecombineerde rookgasafvoerbuis in de buitenbuis voor luchttoevoer. Ieder verwarmingstoestel heeft zijn individuele aansluiting op het systeem.
  • Half CLV systeem: Separaat systeem voor gestapelde bouw:
    • rookgasafvoer via leiding door een schacht;
    • luchttoevoer via gevelrooster of schacht.
  • Cascade opstelling: Systeem voor horizontaal gekoppelde ketels. De ketels staan opgesteld in een technische ruimte.

Overige systemen

  • Renovatie Rolux Flex: Flexibel rookgasafvoersysteem, geïnstalleerd in een bestaande schacht, de luchttoevoer wordt door de schacht aangezogen/wordt toegevoerd vanaf de gevel.
  • Rolux Buitenwandsysteem: Rookgasafvoer systeem met RVS ommanteling, geïnstalleerd langs de buitenzijde van de gevel
  • Hybride oplossingen. Denk hierbij aan een warmtepomp in combinatie met een CV ketel. Onze adviseurs adviseren je graag over de inzet van onze rookgasafvoersystemen bij hybride oplossingen.

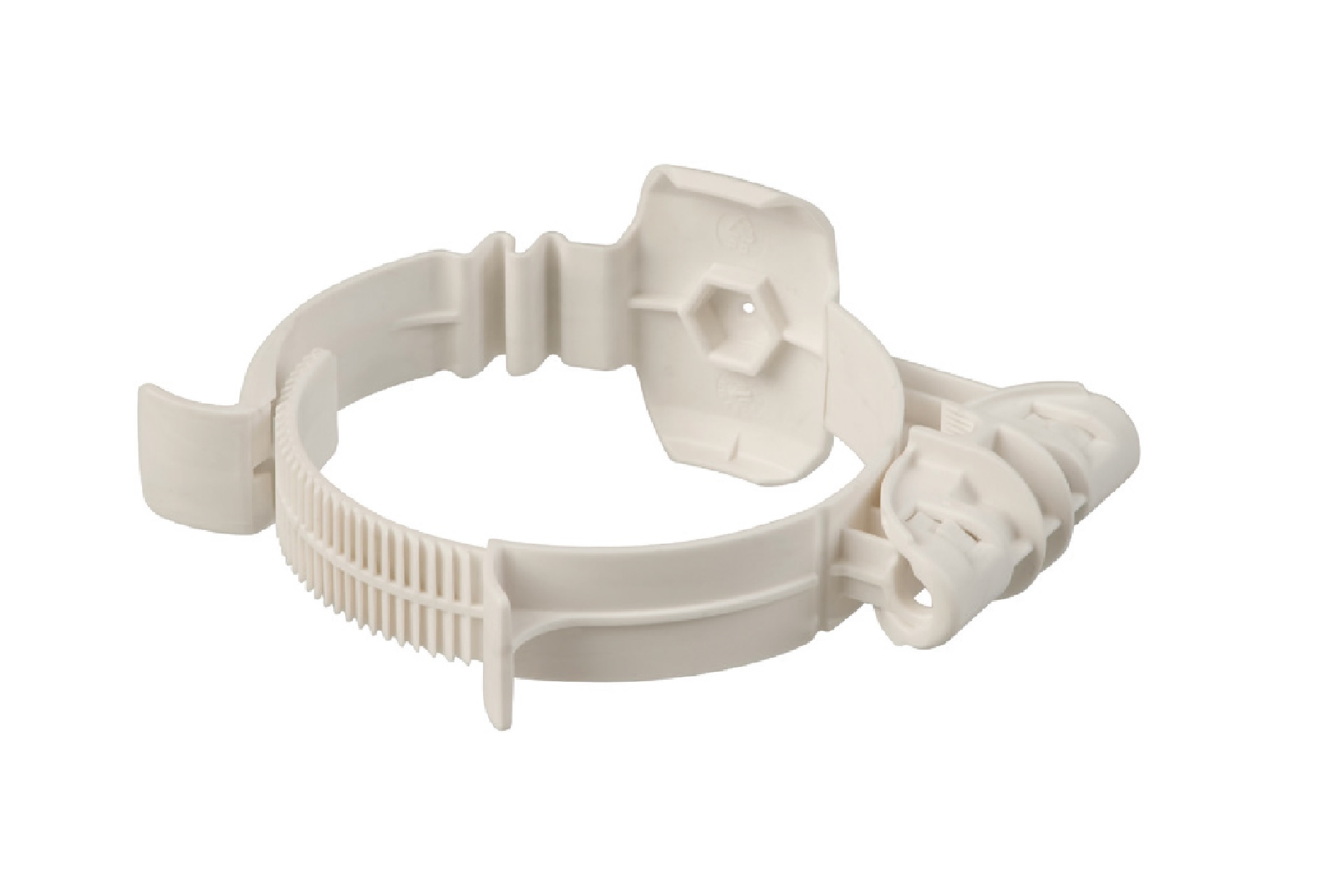

BEUGEL

Zeker en gemakkelijk beugelen

De kunststof montagebeugels van Ubbink onderscheiden zich door de bevestiging aan de zijkant. Daardoor hoef je niet meer achter de rookgasafvoer te werken en teken je makkelijk de juiste positie af van de muurbevestiging. Het Ubbink beugelprogramma maakt beugelen eenvoudig. Ook bij bestaande installaties en doorvoeren kun je de Ubbink beugels achteraf snel, makkelijk en veilig monteren.
Meer informatie over het (nieuwe) beugelen

Top 5 voordelen van beugelen met Ubbink

  • Eenvoudige montage door bevestiging aan de zijkant
  • Montagewerkzaamheden in het zicht
  • Geschikt voor horizontale en verticale bevestiging
  • Geschikt voor het achteraf beugelen van bestaande verlengsystemen
  • Nette afwerking met hoogwaardig kunststof

Advies ROGAFA: kies voor concentrisch

Kies voor veiligheid, kies voor een concentrische rookgasafvoer. Zowel bij nieuwbouw als renovatie. Dat adviseert de Vereniging van Nederlandse Fabrikanten van Gasafvoerleidingsystemen, ROGAFA.

Parallelle en concentrische systemen zijn beiden veilig, mits ze zijn geïnstalleerd volgens de voorschriften.

De buis-in-buis-constructie van een concentrisch systeem heeft echter een extra veiligheidsschil. Bij lekkage van de rookgasbuis komen de rookgassen niet in de leefomgeving, maar direct in de luchttoevoer van het verwarmingstoestel. Deze geeft een storing aan waardoor het risico op koolmonoxidevergiftiging wordt verkleind. Dit maakt het systeem ‘failsafe’.

Concentrische systemen zijn qua aanschaf misschien duurder, maar daar staat tijdwinst tegenover. Ten opzichte van een parallel systeem beugel je de helft. Het systeem ziet er netter uit en neemt minder ruimte in beslag.

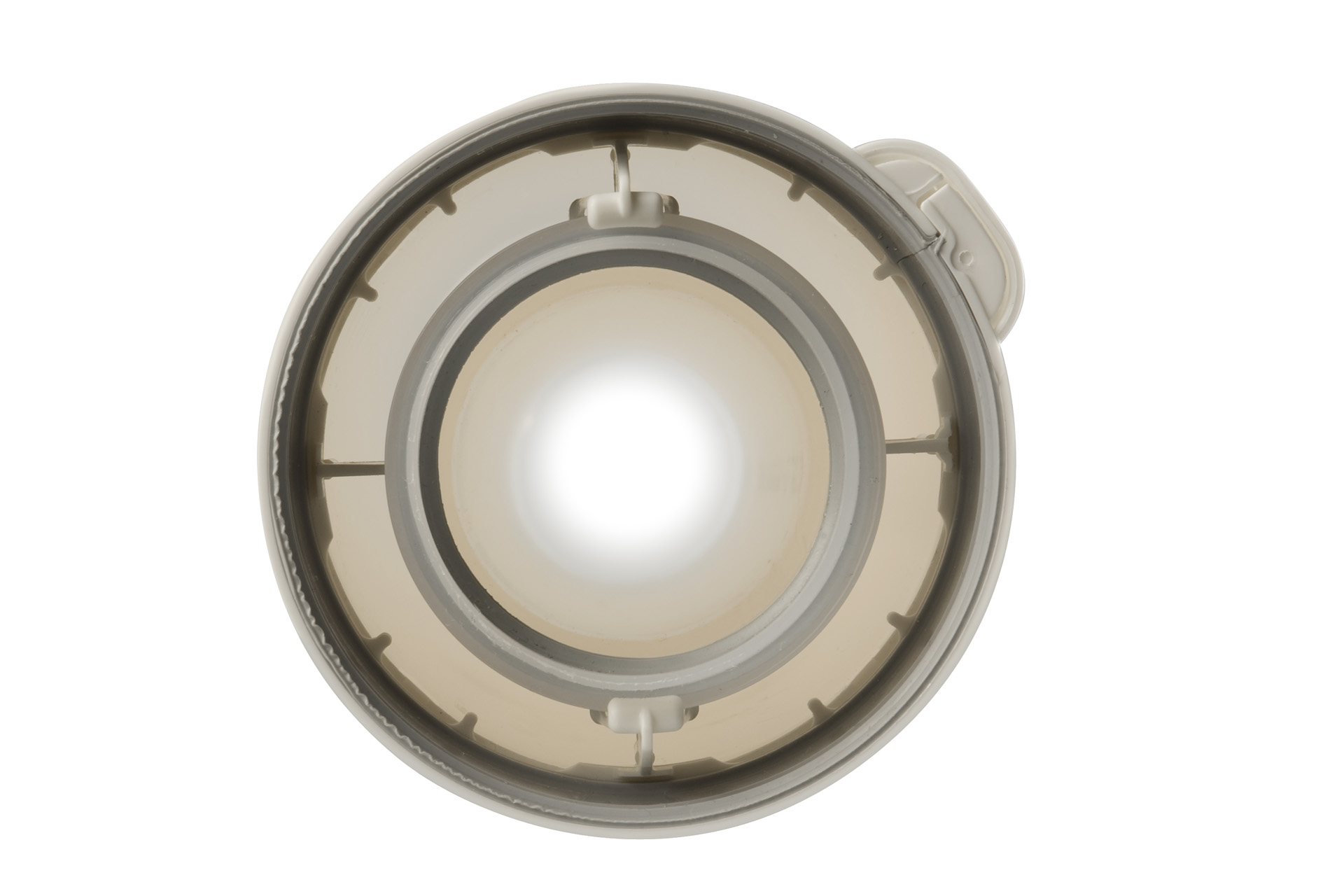

Klemband

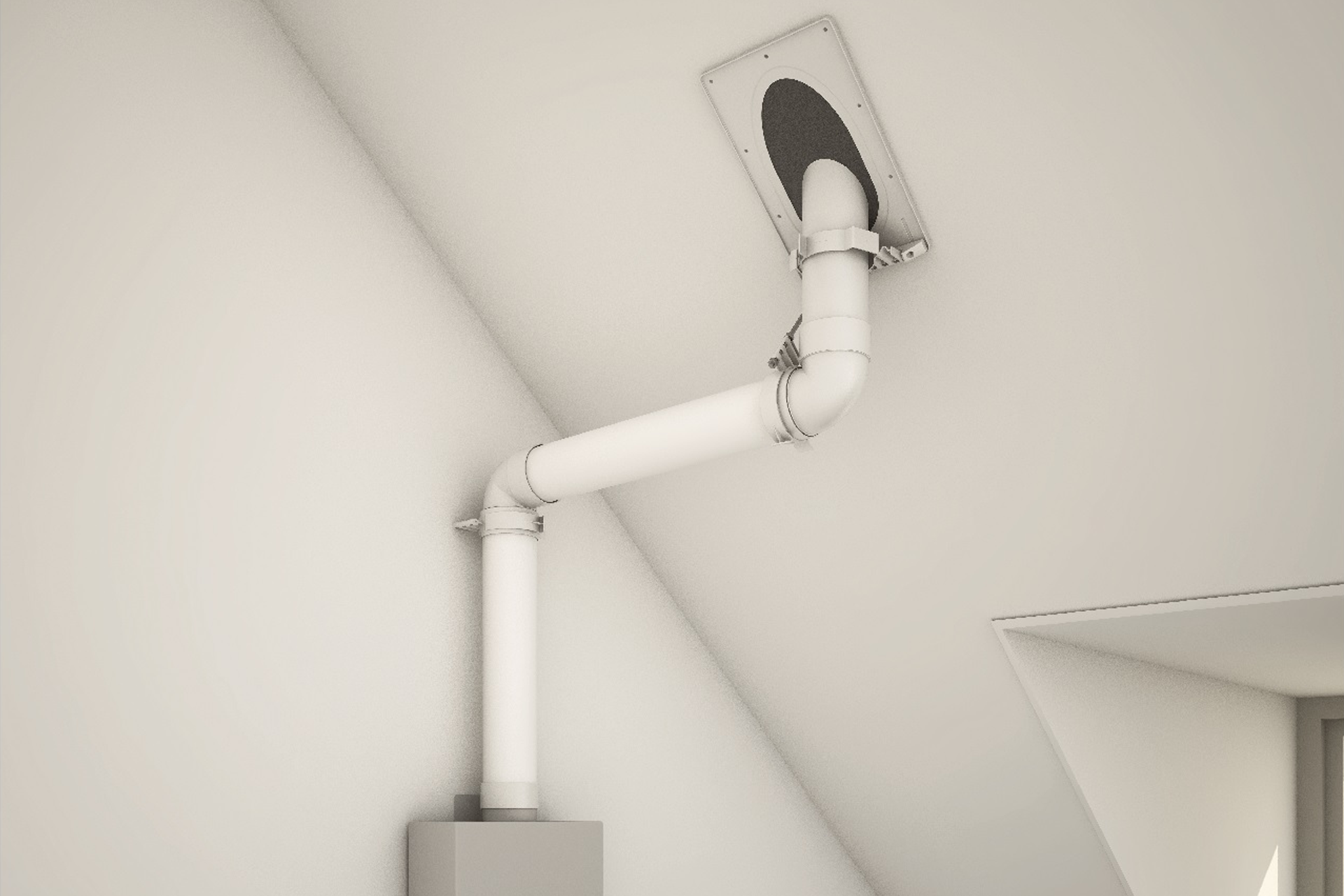

RGA-systeem

Wettelijke vereisten

 De veiligheid van de klant is de verantwoordelijkheid van de installateur. De wetgever en branche zijn daar duidelijk over en hebben de vereisten vastgelegd in wetten, normen en praktijkrichtlijnen (NPR). Er zijn Europese wetten, denk aan het CE-keur. Wetten en normen op nationaal niveau zijn vastgelegd in bijvoorbeeld het Bouwbesluit, de Gasketelwet en de NEN-normen. De vertaling naar de praktijk word omschreven in de NPR.

De Ubbink Rolux rookgasafvoersystemen voldoen aan alle nationale en internationale normen, eisen en richtlijnen. Bij de ontwikkeling van onze rookgasafvoersystemen staat de veiligheid van de eindgebruiker voorop. Dit garanderen we door een kwalitatief hoogwaardig systeem te leveren, dat eenvoudig op de juiste manier te installeren is.

Bekijk hier het overzicht Wettelijke vereisten Rookgasafvoersystemen

Onze rookgasafvoersystemen zijn ook geschikt voor waterstofgas

Als het gaat om waterstofgas zijn we er helemaal klaar voor. Wij hebben onze rookgasafvoersystemen laten testen door keuringsbureau TÜV SÜD. Deze voldoen aan de nieuwe normen die zijn opgesteld voor waterstofketels. Vanaf nu zijn we dus ook gecertificeerd om onze rookgasafvoersystemen in te zetten voor de meeste waterstofsystemen. En klaar voor de toekomst. Hoe zit dat met jou als installateur? Ons Adviesteam staat voor je klaar om je van al het technisch advies te voorzien!

Waterstof

Veel gestelde vragen over Rookgasafvoer

De Gasketelwet is aangenomen op 1 oktober 2020. Om bedrijven de kans te bieden zich voor te bereiden op de nieuwe regelgeving en de CO certificering te behalen, is een overgangsperiode ingesteld. Deze was in eerste instantie bedoeld voor 1,5 jaar, maar is eind 2021 verlengd tot 1 januari 2023. Deze periode is ook gebruikt om instellingen aan te wijzen waar bedrijven zich kunnen laten certificeren.

De InstallQ BRL 6000-25 is vooral handig als je als bedrijf ook andere BRL 6000- certificeringen hebt. Het certificeringstraject van de Kiwa BRL K25000 is daarentegen wat compacter. Daardoor is deze wat praktischer voor kleinere installatiebedrijven.

De montagebeugels van Ubbink makkelijk, veilig en snel aan te brengen. Het bijzondere aan deze beugel is de bevestiging aan de zijkant. Daardoor is het mogelijk om ze achteraf te monteren. Bestaande rookgasafvoersystemen kunnen dus beter gebeugeld worden. Leg je een nieuw rookgasafvoersysteem aan, dan hoef je na het plaatsen niet meer eerst het systeem weg te halen, de beugels te monteren en het systeem opnieuw vast te zetten.

De Vereniging van Nederlandse Fabrikanten van Gasafvoerleidingsystemen, Rogafa, adviseert installateurs om concentrische rookgasafvoersystemen te gebruiken. Zowel parallelle als concentrische systemen zijn veilig als ze geïnstalleerd zijn volgens de voorschriften. De buis-in-buis-constructie van een concentrisch systeem heeft wel een extra veiligheidsmechanisme. Bij lekkage komen de rookgassen niet in de leefomgeving, maar direct in de luchttoevoer van het verwarmingstoestel. Daardoor geeft deze een storing. Dit maakt het systeem failsafe.

Bij Ubbink ben je verzekerd van veilige systemen met veel montagegemak. We hebben een breed assortiment: parallel of concentrisch, buitenom of door de bestaande schacht, CLV of half CLV en cascade. Als je eenvoudig rookgasafvoersystemen wilt ontwerpen en installeren die voldoen aan alle eisen en maximale veiligheid bieden, dan moet je bij Ubbink zijn.

De Gasketelwet volgt op het rapport ‘Koolmonoxide Onderschat en onbegrepen gevaar’ van de Onderzoeksraad voor Veiligheid uit november 2015. Daaruit bleek dat veel ongevallen met koolmonoxide worden veroorzaakt door het handelen of nalaten van handelen door installateurs. Ook is gebleken dat bestaande certificaten en erkenningen onvoldoende garantie bieden voor professionele aanleg en veilig onderhoud.
Montage-video-beeld

Montage video’s

Om het de installateur zo makkelijk mogelijk te maken, hebben we montage video’s opgesteld voor onze producten en systemen. Wij laten daarin niet alleen zien hoe je onze producten simpel en snel kunt installeren. Maar wij geven ook slimme tips en tricks.

Bekijk hier de montage video's

Kennisdocument ‘Duurzame energie van het dak’

Door de BENG-normen en de vraag naar steeds duurzamere woningen, moeten bouw- en installatietechniek goed op elkaar aansluiten. Vooral nu de energieopwekking voor een groot deel op het dak gebeurt. In dit kennisdocument leggen we uit waar je rekening mee moet houden bij het monteren van duurzame energieopwekkers op het dak. Maar ook innovatieve technieken komen aan bod, zoals waterstofgas.

Download hier het kennisdocument
