Veelgestelde vragen

Air Excellent luchtverdeelsysteem

Lees hier onze antwoorden op verschillende veelgestelde vragen die bij ons binnenkomen omtrent het onderwerp Air Excellent. Staat jouw vraag er niet tussen? Stel je vraag dan aan ons!

Air Excellent is Ubbinks complete systeem voor ventilatieleidingen. Het is geschikt voor luchtaanvoer en -afvoer en geschikt voor zowel systeem C (natuurlijke luchtaanvoer, mechanische afvoer) als balansventilatie (mechanische luchttoe- en afvoer).
Het Air Excellent systeem voorziet bovendien in een luchtverdeelkast, wat veel ontwerpvrijheid geeft en garant staat voor een eenvoudige verwerking, minder leidingwerk én spraakoverdracht tussen kamers voorkomt.

Air Excellent is geschikt voor alle mechanische ventilatiesystemen. Dus zowel voor systeem C als balansventilatie (met WTW).

Werken met een luchtverdeelkast biedt voor alle woningen - zowel nieuwbouw als renovatie - veel voordelen, omdat er minder leidingwerk nodig is. Je bespaart schachtruimte, de individuele leidingen naar de (leef)ruimtes zijn korter. Door de centrale luchtverdeelkast wordt bovendien spraakoverdracht tussen ruimtes voorkomen.
Door individuele aftakkingen en kortere leidingen is er bovendien minder drukverlies dan bij traditionele systemen. Dat is gunstig voor het energieverbruik.
Daarnaast biedt het werken met een luchtverdeelkast veel voordelen bij energetische renovaties. De overstap maken van systeem C naar balansventilatie is echter lang niet altijd eenvoudig. Het dubbele leidingwerk vergt extra ruimte. Door met een centrale luchtverdeelkast per verdieping te werken hoeft er slechts één hoofdaanvoerleiding en één hoofafvoerleiding de weg vanaf de ventilatie-unit naar de verdieping te worden aangelegd. Bovendien zijn de leidingen vanaf de luchtverdeelkast naar de (leef)ruimtes veel korter en daardoor beter weg te werken.
Afhankelijk van het aantal aan te sluiten kanalen, kies je voor de 200 Serie of de 800 Serie.

Een goed functionerend ventilatiesysteem bestaat uit een ventilatie-unit met voldoende capaciteit. De eisen die gesteld worden aan de capaciteit staan in het Bouwbesluit 2012 en NEN 1087. Daarnaast is een goed leidingontwerp van belang om de vereiste debieten te halen. Dat is niet alleen een kwestie van diameters, maar ook het beperken van het aantal (haakse) bochten om de weerstand te beperken en de capaciteit te behalen. En … natuurlijk wordt het ventilatiesysteem kundig geïnstalleerd.
In het kennisdocument Ventilatie hebben we alle eisen voor je op een rijtje gezet. Dit kennisdocument kun je hier gratis downloaden.

Ubbink begeeft zich op het snijvlak van installatie- en bouwtechniek en weet daardoor hoe belangrijk het is om het binnen- en buitenklimaat kundig te scheiden. Met de eisen, denk aan BENG, die gesteld worden aan de bouwschil en het energieverbruik is samenwerking belangrijker dan ooit.
Als installateur is het nodig om lucht veilig aan en af te voeren, maar dat mag natuurlijk niet ten koste gaan van de isolatiewaarden.
Al in de ontwerpfase moet die samenwerking gestalte krijgen, omdat de keuze voor bijvoorbeeld een systeem C of balansventilatie niet alleen invloed heeft op de BENG berekening, maar ook op de infrastructuur binnenshuis. Zo moet er voor balansventilatie meer ruimte gecreëerd worden. Bij nieuwbouw kan dat op de tekentafel gerealiseerd worden, maar bij bestaande woningen zit toch menig installateur en aannemer met de handen in het haar wanneer het dubbele aantal leidingen nodig is.

Omdat je samen tot een oplossing moet komen is samenwerking zo belangrijk. Air Excellent is bovendien een collegiaal systeem dat zowel de installateur als bouwer voordelen biedt, omdat het minder ruimte inneemt en daardoor meer ontwerp en montagevrijheid geeft.

Aan de buitenzijde is de Ventus standaard voorzien van het Ubiflex indekdeel voor een waterdichte afwerking onder de dakpannen. Na het terugplaatsen van de dakpannen en het aansluiten van Ubiflex op de bovenkant van de dakpannen, wordt de kap op de doorvoer geplaatst. Vervolgens wordt deze loodrecht afgesteld en gefixeerd.
De dakdoorbreking die nodig is voor de Ventus is minimaal doordat de doorvoer haaks door het dak gemonteerd wordt. Bijkomend voordeel is dat de binnenzijde eenvoudig luchtdicht af te werken is met het Luchtdicht Dakdoorvoermanchet. De afwerking aan de binnenzijde volgt overigens op de montage op het dak.

Air Excellent voorziet in veel verschillende maten, waaronder ook halfronde uitvoeringen. Deze halfronde kanalen worden ingezet op plaatsen waar geen ruimte is voor bijvoorbeeld 90mm ronde kanalen.
Voor wanden zijn bijvoorbeeld de AE35 en AE55 zeer geschikt. En de zeer lage inbouwmaat van de AE45 maakt deze halfronde leiding ook geschikt voor toepassing in de cementdekvloer.
De brede toepasbaarheid van de halfronde leidingen biedt veel ontwerpvrijheid én het is ook financieel aantrekkelijk.

Door een onafhankelijke bureau heeft Ubbink laten uitrekenen welke besparing je kan realiseren door te werken met Air Excellent, vraag de kostenvergelijking hier aan.

De ronde- en halfronde kanalen van het Air Excellent luchtverdeelsysteem hebben een gladde binnenkant, die antistatisch en antibacterieel is. Daardoor kan vuil zich niet afzetten tegen de binnenwanden. Dus de kanalen van het Air Excellent systeem worden niet vies.

De kanalen van het luchtverdeelsysteem Air Excellent hebben een gladde, antistatische en antibacteriële binnenkant, waardoor ze niet vies worden. Wil je het systeem toch periodiek reinigen, dan is dat heel eenvoudig te doen met een borstel aan een boorkop. Air Excellent heeft namelijk geen aftakkingen in het systeem. Als je bij het ventiel van het Air Excellent systeem het kanaal in gaat, kom je uiteindelijk altijd uit bij de luchtverdeelkast in de technische ruimte. Je hebt dus geen last van splitsingen en bochten, zoals bij een traditioneel luchtverdeelsysteem met een hoofdkanaal.

Aerfoam wordt toegepast op plekken waar condensvorming optreedt en waar warmteverliezen in het leidingsysteem kunnen optreden. Kortom: bij leidingen en kanalen die je normaal wilt na-isoleren.
Plekken waar warmteverlies en condensvorming zich voordoen zijn meestal de kanalen rondom de ventilatie-unit, bij de doorvoeren naar buiten en wanneer kanalen onverwarmde ruimtes passeren of grote afstanden moeten overbruggen. Door op deze plekken de leidingen te isoleren wordt geluidsoverdracht voorkomen en verbetert – bij balansventilatie met WTW – het rendement van het totale systeem.

De basis voor deze berekening vormen de debieten die gehaald moeten worden en de gewenste stroomsnelheid in de leidingen. Om te voorkomen dat het ventilatiesysteem teveel stromingsgeluid produceert, adviseert Ubbink voor toevoerkanalen maximaal 3,0 mtr/seconde en voor de afvoer maximaal 4,5 mtr/seconde. Het mooiste is om het gehele systeem te ontwerpen op maximaal 3,0 mtr/seconde. Deze limieten zijn ook verwerkt in de AE configurator. Als ontwerper krijg je een waarschuwing wanneer de luchtsnelheid te hoog wordt.


De ventilatiecapaciteit wordt berekend op basis van het oppervlak of de kubieke meters van een woning, de functies van de ruimtes en eisen voor een gezonde luchttoe- en afvoer. In het Kennisdocument Ventilatie zijn de eisen en de berekening omschreven. Het gratis kennisdocument kan je hier downloaden.

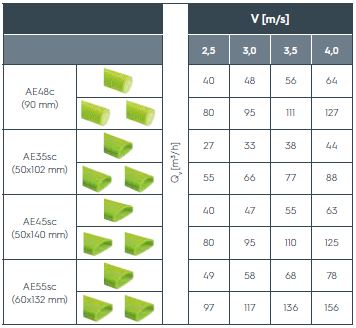

De hoeveelheid lucht die door een Air Excellent kanaal gaat, is terug te vinden in onderstaande tabel. Deze staat ook in de brochure Air Excellent van Ubbink. Uiteraard helpen we je graag tijdens de ontwerpfase. Daarvoor kun je contact opnemen met het Ubbink Adviesteam via 0313 480 300.

In principe is balansventilatie (een WTW-unit) het meest geschikt voor Bijna EnergieNeutrale Gebouwen (BENG). Verse lucht wordt voorverwarmd waardoor er geen koude lucht de ruimtes inkomt en de lagetemperatuurverwarming (warmtepomp) optimaal functioneert.

Met de combinatie van een vraaggestuurd C-systeem en zelfregelende luchtroosters kan ook aan de BENG-eisen voldaan worden. Maar … dan moeten er extra maatregelen getroffen worden. Een belangrijk nadeel een vraaggestuurd C-systeem en zelfregelende roosters blijft echter het comfort van de bewoner. Er is een grote kans op koudeval, omdat lagetemperatuurverwarming niet dezelfde opwaartse kracht heeft als hogetemperatuurverwarming. Ook dat is een aspect om rekening mee te houden.

Met de Air Excellent configurator bereken je de inregeling van het Air Excellent systeem. Dit doe je nadat de ventilatiecapaciteit van de woning en de diameters van de kanalen zijn bepaald.
Met de configurator bereken je de weerstanden en inregelstanden van de restrictieringen die nodig zijn voor de gewenste debieten. Online stel je bovendien een materiaal-uittrekstaat samen.

Start de Air Excellent configurator

Het is bijna gemeengoed: bewoners die zelf de inregeling aanpassen. Zelfs sokken in ventilatieventielen zijn geen uitzondering. Dat laatste is niet te voorkomen, maar disbalans in het ventilatiesysteem door bewoners wel. De restrictieringen in de luchtverdeelkast – die berekend en aangepast worden op de ventilatiebehoefte per ruimte - maken Air Excellent sabotage-ongevoelig.

Ubbink heeft een grote variatie aan distributieboxen om een maximale ontwerp vrijheid te realiseren. Er zijn twee series, de DB200 en de DB800:
  • De DB200 is instortbaar in het beton en koppelbaar, zowel in de lengte als in de hoogte. En de meest gangbare DB200 is de DB206V180.
  • De DB800 is een grotere opbouw verdeelbox met standaard 24 aansluitingen.
Klik hier voor meer informatie.

Het Air Excellent systeem heeft standaard inregelbare ventielen. Bij de berekeningen wordt uitgegaan van de maximale stand van het ventiel.

Wil je zeker weten dat er tijdens de montage niets over het hoofd is gezien? Voor het Air Excellent systeem heeft Ubbink een Wkb-proof checklist ontwikkeld. Hiermee kan je zelf het werk controleren. Of nog beter: vink als installateur en aannemer samen alle punten af!
De checklist vind je op: www.wkb-checklist.nl

  • Beperk de weerstand door zo min mogelijk bochten te gebruiken
  • Voorkom het gebruik van 90 graden hoeken, hierdoor ontstaan botsingen en verschillende stroomsnelheden
  • Beperk de lengte van de kanalen
  • Beperk het gebruik van geribbelde flexibele kanalen. Flexibele kanalen zijn ook leverbaar met een gladde afwerking aan de binnenzijde, zoals Air Excellent.
  • Kies voor een ventilatie-unit met voldoende capaciteit. Het ideale werkpunt van een ventilatie-unit is 75% van de totaal benodigde capaciteit. Het is tevens energiezuiniger.
  • Kies voor een dakdoorvoer met weinig weerstand
  • Sluit de dakdoorvoer aan op een starre leiding
  • Zorg dat de buitenluchtaansluiting voldoende groot is
  • Plaats een ventilatie-unit tegen een muur met voldoende massa. Zo voorkom je trillingsgeluid.
